DEWESoft Sirius新一代的数据采集仪 Sirius [奥地利DEWESOFT]
【名称】DEWESoft Sirius新一代的数据采集仪
【型号】Sirius
【厂商】奥地利DEWESOFT(欧洲)
【简介】高速数据记录仪;高动态范围可达160dB,优于普通24位系统20倍;隔离的输入放大器,适用于任何传感器信号;模拟输出,函数信号发生器和数据回放;包含DEWESoft下一代的数据采集软件

已有[630]人浏览

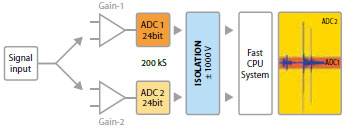

 高动态范围双核ADC; 2*24位ADC,200KS/S; 160DB动态范围!
这种新技术解决了我们经常遇到的问题一一信号总是高于我们的设置量程而导致削波。Dewesoft双核ADC技术可以提供所有可能的量程,同时测量高增益和低增益两个信号!用户完全不用担心量程的设置,动态范围可达160dB!
 高密度16通道 1*24位ADC,200KS/S; 超紧凑型!
适用于多通道数的解决方案,可以提供24位AD分辨率,采序离可达200KS/sec/通道。
 高速8通道 1*16位ADC,1MS/S;高带宽!
高速系列集成了很多新侍点,例如高带宽,抗混叠滤波,16位AD分辨率,采样率高达1MS/sec/通道。集成了模拟抗混叠滤波器以及基于FGPA的数字滤波器。如果需要超过500kHz的信号带宽的话可以选择直通模式。

SIRIUS机箱解决方案:
SIRIUS-模块化解决方案SIRIUS-机箱解决方案SIRIUS-机架版解决方案: SIRIUS R8
* 每模块8通道模拟输入
* 使用 DEVESoft快装卡扣层叠
* 和外部PC通过USB直连
* 或者连接到功能强大的S-BOX
* 机箱解决方案可带有加强版SBOX PC
* 每个系统可安装4个SIRIUS标准模块
* 模块间内部集成同步和供电
* 高通道密度系统64通道
216×266×139mm
* 单个SIRIUS R8系统最多可安装8个SIRIUS放大器模块
* 使用强大的 SBOX R8可完全保证数据传输率
* 8个SIRIUS HD模块,128通道200kS/s
* 8个SIRIUS HS模块,64通道1MS/s
* 或者任意模块的组合,HS,HD或者标准SIRIUS模块
* 模拟输出可选
SIRIUS-机架版一体化解决方案: SIRIUS R8DSIRIUS-便携式解决方案: SIRIUS R2DSIRIUS-19"PC解决方案: SIRIUS R3
和R8参数相同,并额外带有:
* 高亮17"全高清显示屏
* 支持多点触摸
* 超级紧凑大通道数便携式系统
* SIRIUS R2D可安装2块SIRIUS r放大器模块
* 强大的i5 PC可完全保证数据传输率
* 2个SIRIUS HD模块,32通道200KS/s
* 2个SIRIUS HS模块,16通道1MS/s
* 或者任意模块的组合,HS,HD或者标准SIRIUS模块
* SIRIUS R3可安装3块SIRIUS r放大器模块
* 全尺寸PC带有PCI/PCIe扩展槽
* 19"机架版可选

Sirius – 模块化解决方案SIRIUS USB机箱和外部计算机配合使用

典型配置: 1个采集模块,8 或16 模拟输入通道,配合标准PC使用。

典型配置: 1 个采集模块,8 或16 模拟输入通道,配合标准PC使用。

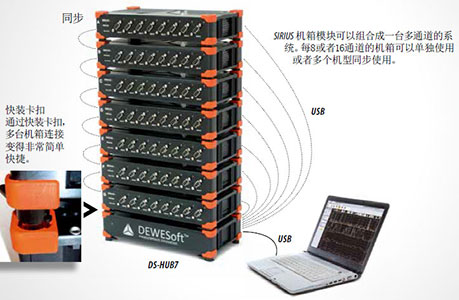

多个机箱可以组合同步为一个多通道的数据采集系统。如果您正在寻找一个模块化的解决方案,你可以选择SIRIUS设备,你可以单独使用一个模块或者多个模块叠加使用(通过SIRIUS快装卡扣),这样可以很好的满足测试的实际需求。

Sirius – 机箱解决方案配置示例
* PC 只有: 266x139x73 (mm)
* 8 通道: 266x139x109
* 16 通道: 266x139x145
* 24 通道: 266x139x181
* 32 通道: 266x139x216

SIRIUS机箱系统是我们提供的非常紧凑的解决方案。机箱系统可以配置为1 到4 个采集模块, 可配有SBOX计算机。任意的采集模块: 标准的, 高速的1MS/s,高密度的16 通道/模块,甚至1 1/2高度的 SIRIUS STG+也可以组合到任意的配置之中。SIRIUS机箱系统提供了最紧凑的解决方案。

DEWESoft 快装卡扣允许任意的模块化和盒装配置形式的组合:
SIRIUS 8xACC
2x SIRIUS 8xSTG-L2B7f
SBOX
4 SIRIUS 8xSTG-L2B7f

Sirius Rack/机架版 (USB 数据传输率: 64 通道模拟输入(双AD模式) @ 200 KS/S)
* 可达128 模拟输入(使用 SIRIUS HD模块)
* 200 kS/s /通道
* 1 MS/s /通道
* 可达8 个CAN口
* 可达64 通道智能计数器输入
* 配置简单
* 任意插槽可选任意接头形式
* 轻松扩展到数百通道
* 包含高性能的 i7 SBOX计算机
* 可达8 个SIRIUS 模块
* 可达64个模拟输出
SBOX-R8
* 基础机箱,用于机架或独立系统解决方案
* 包含强大的Core i7 SBOX 计算机
* 可提供最多 8 个SIRIUSr 模块的安装空间
SIRIUSr 放大器
隔离/ 差分
通用指标
接口:5xUSB, VGA, GigE, WLAN, 2xsync
GPS:选项: 10Hz/20Hz/100Hz
CPU:i7 INTEL 8 CORE, 2.1 GHz
存储:128 GB 闪存 + 240GB 固态硬盘
供电:10-36VDC
尺寸:独立: 442 x 312 x 160 mm;机架安装: 485 x 312 x 160 mm
软件:包含 DEWESoft X 专业版


Sirius R8D/一体化仪器
高度紧凑的多通道数便携式仪器
* 可达 8个SIRIUS 模块 (128通道)
* 高亮17寸全高清显示屏
* 支持多点触摸
* 机架安装可选
* 强大的Core i7-PC (SBOX-R8), 4GB RAM
* 前面板4xUSB 3.0, 后面板1xUSB 2.0
* VGA, HDMI, GigE, WLAN, 2x sync
* GPS 选项:10Hz/20Hz/100Hz
* 128GB内部闪存 + 240GB可插拔固态硬盘(960GB 可选)
* 12-36 VDC 供电
* 包含DEWESoftTM X 专业版
i7-PC
高达128通道模拟输入的仪器只有12kg重, 其尺寸(412*312*160mm W*H*D)更便于携带,它是世界上最紧凑的多通道数的便携式系统。
高速的 SBOX 计算机模块装配了4核8线程CPU ,每个插槽都包含一个独立的USB口来保证数据传输:
* 64通道@ 1MS/s, 16 bit – 高速模块
* 64 通道@ 200kS/s, 2x24 bit – 高动态范围
* 128 通道@ 200kS/s, 24bit – 高密度
* i7 CPU 可选配960GB 固态硬盘
* 180MB/s 数据流
配置示例
任何的双核ADC(200kS/s)、高密度(HD)、高速的(1MS/s)SIRIUS模块都可以任意组合,使得对任何的应用的系统配置变得非常简单!
混合模拟输入通道:
* 24 通道 @ 1MS/s, 16 bit – 高速模块
* 16 通道@ 200kS/s, 2x24 bit – 高动态范围模块
* 48 通道 @ 200kS/s, 24bit – 高密度模块
* 8 个计数器输入
* 5通道CAN 总线

Sirius R2D 紧凑的便携式一体化仪器
* 可安装2 个SIRIUS 模块 (32 通道)* 全高清10.6寸显示屏* 触摸屏* 集成键盘* 强大的Core i5-PC* 3xUSB 3.0, WLAN, 2x sync* 可达 2x CAN 口* GPS 选项: 10Hz/20Hz/100Hz* 9-36 VDC 供电* 包含Windows 7 Ultimate, Multilanguage* 包含DEWESoftTM X 专业版
i5-PC
最高可达32通道模拟输入,仅重5kg。超小尺寸便于携带(150*350*260mm W*H*D)。
任何的双核ADC(200kS/s),高密度(HD),高速的(1MS/s)SIRIUS模块都可以任意组合,使得对任何应用的系统配置变得非常简单!
超轻的铝合金机箱使得 SIRIUS R2D 成为一个小而坚固的便携式仪器
SIRIUS R2D 温度测量扩展
SIRIUS R2D 温度测量扩展
示例: 64 通道热电偶, 采样率100Hz
* TITAN TH8, TH16
* 环境温度:-40~85℃
* 高冲击/振动等级

Sirius R3 灵活的基于PC的机箱后端面板可以看到所有的标准PC的插槽接口:

最多可安装3个SIRIUS模块(48通道),可任意组合不同的模块类型。标准的PC能够安装PCM卡使其成为一个遥测系统变得非常容易。19” 的安装支架可用于机架版系统的安装。

Sirius-SBOX-2
嵌入式计算机,一个机箱可安装4个 SIRIUS模块SIRIUS+SBOX的组合是卓越的一体式解决方案。

SSD 写入率>180 MBYTE/S
USB 数据数据传输率:
32 通道模拟输入 (双核模式) @ 200 KS/S

前端的USB 3.0接口可连接多达4个SIRIUS机箱,可达64个模拟输入通道。
高速:内置的固态硬盘写入速度超过180MByte/s,性能完全满足高速视频信号同步采集的要求。USB3.0接口的数据传输率是USB2.0的10倍以上,保证数据传输没有瓶颈。酷睿i7处理器强大的处理能力能够快速流畅的运行各种软件插件及进行各种数学功能的在线/离线计算。
可插拔固态硬盘SSD:为了数据安全,系统稳定,我们建议将操作系统和测试数据独立存放。这也是我们所努力实现的:操作系统安装在内128GB的闪存盘上,测试数据则存储在独立的可插拔的硬盘上。这样方便用户快速存取测试数据或者更换硬盘。

通用指标
单系统测量通道数8到64
适用模块类型SIRIUS 8x AC8, 8x MULTI, 8x STG, 8x HV, ...或者客户化
接口4xUSB3.0,2xUSB2.0,HDMI,VGA,GLAN,WLAN,2x Sync
操作温度-20 到50° C
单系统测量通道数8到64
单系统测量通道数8到64
SBOX 指标
GPS选项: 10 , 20 or 100 Hz
供电9 - 36 VDC
CPU i7 2.0 GHz
芯片Intel QM57
内存4 GB
硬盘240GB可插拔SSD;选项:960GB可插拔SSD;选项:128GB闪盘(用于操作系统)

标准模块 – 选型指南 (点击弹开放大看原图)

SIRIUS 高动态范围模块 – 2x 24 Bit, 200 kS/s
这种新技术解决了我们经常遇到的问题——信号超出所设定的量程而导致削波。Dewesoft 双核 ADC 技术使用户能够同时使用多个量程,因为信号通过设备高增益和低增益的两个放大器同时进行测量!用户无需担心量程设置。
* 声音和振动  * NVH  * 不会过载 (不会削波)  * 适用于高动态范围传感器:  * 声学传感器,加速度计,应变计等
SIRIUSm 4xACC
模拟输入4通道电压/IEPE/电流 (使用外部电阻)
模数转换类型24位delta-sigma 双核抗混叠滤波器
采样率连续200kS/sec
双核模式量程 (低量程) ±10 V (500 mV), ±500 mV (NA)
动态范围@10kS (双核)140 dB (160 dB)
输入耦合DC, AC 1 Hz (3 Hz, 10 Hz per SW)
输入阻抗1 MΩ in parallel with 0.4nF
IEPE 模式4 / 8 mA 激励; 传感器检测 (短路: <4 Volt; 空载: > 19 Volt)
TEDS IEPE 模式下支持
过压保护50 V 连续; 200 V 峰值 (10msec)
功耗 (max.) 4 W, USB 供电 (2 USB 线缆)
SIRIUSm 3xACC, 1xACC+
模拟输入4 通道电压/IEPE/电流 (使用外部电阻)与 SIRIUSm 4xACC 规格相同,增加1通道计数器
数字输入1 计数器/3 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出1 通道集电极开路, max. 100mA/30Volt
功耗(max.) 4 W, USB 供电 (2 USB 线缆)
SIRIUSi 8xACC
模拟输入8通道电压/IEPE/电流 (使用外部电阻)
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200kS/sec
双核模式量程 (低量程) ±10 V (500 mV), ±500 mV (NA)
动态范围@10kS (双核) 140 dB (160 dB)
输入耦合DC, AC 1 Hz (3 Hz, 10 Hz per SW)
输入阻抗1 MΩ in parallel with 0.4nF
IEPE 模式4 / 8 mA 激励; 传感器检测 (短路: <4 Volt; 空载: > 19 Volt)
TEDS IEPE 模式下支持
过压保护50 V 连续; 200 V 峰值 (10msec)
功耗 (max.)8 W (15 W)
SIRIUSi 6xACC, 2xACC+
模拟输入8 通道电压/IEPE/电流 (使用外部电阻)与 SIRIUSm 8xACC 规格相同,增加2通道计数器
数字输入2 计数器/6 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出2 通道集电极开路, max. 100mA/30Volt
功耗(max.) 8 W (15 W)

SIRIUS 高动态范围模块 – 2x 24 Bit, 200 kS/s
SIRIUSi 8xCHG
模拟输入8通道电压/IEPE/电流 (使用外部电阻)
模数转换类型24位delta-sigma 双核抗混叠滤波器
采样率连续200kS/sec
电荷模式双核量程 (低量程) ±100 000 pC (5000 pC), ±10 000 pC (500 pC)
双核模式量程 (低量程) ±10 V (500 mV), ±500 mV (NA)
动态范围@10kS (双核)140 dB (160 dB)
输入耦合DC, AC (0.1 Hz, 1 Hz, 10 Hz or 100 Hz)
输入阻抗1 MΩ in parallel with 0.4nF
IEPE 模式4 / 8 mA 激励; 传感器检测 (短路: <4 Volt; 空载: > 19 Volt)
TEDS IEPE 模式下支持
过压保护50 V 连续; 200 V 峰值 (10msec)
功耗 (max.)10 W (18 W)
SIRIUSi 6xCHG, 2xCHG+
模拟输入8 通道电压/IEPE/电荷/电流 (使用外部电阻)规格与 SIRIUSi 8xCHG 相同, 增加2通道计数器
数字输入2 计数器/6 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出2 通道集电极开路, max. 100mA/30Volt
功耗(max.) 10 W (18 W)
SIRIUSi 8xHV
模拟输入8通道电压/IEPE/电流 (使用外部电阻)
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200kS/sec
双核模式量程 (低量程) ±1200 V (50 V), ±50 V (NA)
动态范围@10kS (双核) 142 dB (158 dB)
输入耦合DC
输入阻抗10 MΩ in parallel 2pF
过压保护In+ to In-: 4 kVpk-pk (1.2 kVRMS), Inx to GND: 2 kVpk-pk (600 VRMS) CAT II 1000V
功耗 (max.)8 W
SIRIUSi 8xLV
模拟输入8 通道电压/全桥/电流 (使用外部电阻)
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200kS/sec
双核模式量程 (低量程) ±100 V (5 V), ±10 V (500 mV), ±1V (50 mV), ±100 mV (5 mV)
桥路模式量程 @ 10Vexc (低量程) 1000(50) mV/V, 100(5) mV/V, 10(0.5) mV/V
动态范围@10kS (双核) 137 dB (152 dB)
输入耦合DC, AC 1 Hz (3 Hz, 10 Hz per SW)
输入阻抗 (100 V range) 10 (1) MΩ between IN+ or In- and GND
桥路模式全桥
TEDS 标准 + MSI 适配器, 仅限 DSUB 9 接头类型
传感器激励2 ~ 30 V 双极 / 0 ~ 24 V 单极,软件程控 (16 bit DAC), max 0,2 A / 2 W
过压保护100 V 量程: 300 V; 其他所有量程: 100V (250 V 峰值 10 msec)
功耗 (max.)10 W (25 W)

SIRIUS 高动态范围模块 – 2x 24 Bit, 200 kS/s
SIRIUSi 8xLV+
模拟输入8 通道电压/全桥/电流 (使用外部电阻)与 SIRIUSi 8xLV 规格相同, 增加8通道计数器
数字输入8 计数器/24 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出8 通道集电极开路, max. 100mA/30Volt
功耗 (max.)10 W (25 W)
SIRIUSi 8xMULTI
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电位计与 STGM 规格相同, 增加传感器激励供电 (5V 和 12 V), 计数器和模拟输出
数字输入8 计数器/24 数字输入,与模拟数据完全同步
模拟输出8 通道 24 bit sigma delta 200 kHz, ±10 V
功耗(max.) 15 W (25 W)
SIRIUSi 8xSTG
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电阻/温度/电位计阻/温度/电位计
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200kS/sec
双核模式量程 (低量程) ±50 V (2.5 V), ±10 V (500 mV), ±1V (50 mV), ±100 mV (5 mV)
桥路模式量程 @ 10Vexc (低量程) 1000(50) mV/V, 100(5) mV/V, 10(0.5) mV/V
动态范围@10kS (双核) 137 dB (152 dB)
输入耦合DC, AC 1 Hz (3 Hz, 10 Hz per SW)
输入阻抗 (100 V range) 1MΩ between IN+ and In- @ 50 V 量程 ; 其他量程 > 1 GΩ
桥路模式全桥/半桥/1/4桥(120/350Ω, 3线或4线制 ); 集成内部桥路
内部标定电阻59.88 kΩ ,175 kΩ, bipolar to Exc+ or Exc- (其它可定制)
TEDS 支持,SIRIUSi 8xSTG-L2B7f 模块除外MSI 适配器仅支持 9pin DSUB接口
激励电压0 ~ 20 VDC 程控可调 (16 Bit DAC), max 0,1 A / 0,8 W
激励电流0 ~ 60 mA 程控可调 (16 Bit DAC)
过压保护In+ to In-: 50 V 量程: 300 V; 其他量程: 50 V (200 V 峰值 10msec)
数字输入SIRIUSi 8xSTG: 无;SIRIUSi 8xSTG-L2B10f: 10针 LEMO 接头,单独1针用于数字 I/O ->总计 8 个数字 I/O (集电极开路)
功耗 (max.)15 W (25 W)
SIRIUSi 8xSTG+
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电阻/温度/电位计与 SIRIUSi 8xSTG 规格相同, 增加8通道计数器
数字输入8 计数器/24 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出8 通道集电极开路, max. 100mA/30Volt
功耗 (max.)15 W (25 W)

SIRIUS 高动态范围模块 – 2x 24 Bit, 200 kS/s
SIRIUSi 8xSTGM
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电位计
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200kS/sec
双核模式量程 (低量程) ±10V (500 mV), ±1V (50 mV), ±100mV (5 mV), ±50mV (2.5 mV)
桥路模式量程 @ 10Vexc (低量程) @ 10 Vexc (低量程) 1000(50)mV/V, 100(5)mV/V, 10(0.5)mV/V, 5(0.25)mV/V
动态范围@10kS (双核) 137 dB (152 dB)
输入耦合DC
输入阻抗10 MΩ
桥路模式全桥/半桥/1/4桥(120/350Ω, 3线制 ); 集成内部桥路
内部标定电阻100 kΩ, bipolar to Exc+ or Exc- (其他可定制)
TEDS 支持MSI 适配器仅支持 9pin DSUB接口
激励电压0 ~ 12 VDC 程控 (16 Bit DAC), max 44 mA
激励电流0 ~ 60 mA 程控可调 (16 Bit DAC)
过压保护In+ to In-: 50V 连续; 200 V 峰值 (10msec)
功耗 (max.)11 W (20 W)
SIRIUSi 8xSTGM+
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电位计与 SIRIUSi 8xSTGM 规格相同, 增加8通道计数器
数字输入8 计数器/24 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出8 通道集电极开路, max. 100mA/30VoltV
功耗(max.) 11 W (20 W)
SIRIUSi 8xSTGM-DB
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电位计与 STGM 规格相同, 增加数字 I/O 通道
数字输入8 计数器/24 数字输入, DSUB 37针接口, 与模拟数据完全同步
数字输出8 通道,DSUB 25 针接口,高边开关接至电源,最大150mA/ch电流可直接驱动继电器,带短路保护功能
功耗 (max.)12 W (26 W)

SIRIUS 高速模块 – 1 MS/s, 抗混叠, 16 位
此系列集成了高带宽/抗混叠/16 位/最高 1 MS/sec 采样率等特点。集成了模拟抗混叠滤波器以及基于FGPA的数字滤波器。在将所有滤波器设置为直通模式下,可以采集最高 500 kHz 的信号。
* 燃烧分析仪  * 瞬态记录仪  * 1 MS/s 采样率  * 电力应用
SIRIUSi-HS 8xACC
模拟输入8 通道电压/IEPE/电流 (使用外部电阻)
模数转换类型16位 SAR ,滤波器:100 kHz 5 阶 AAF 滤波器 / bypass (500 kHz)
采样率连续 1 MS/s
量程 ±10 V, ±5 V, ±1 V, ±0.2 V
信噪比 @ 100 kHz 89 dB
输入耦合DC / AC (1 Hz)
输入阻抗1 MΩ
IEPE 模式4 / 8 /12mA 激励; 传感器检测 (短路: <4 Volt; 空载: > 19 Volt)
TEDS IEPE 模式下支持
过压保护50 V 连续; 200 V 峰值 (10msec)
功耗 (max.) 15 W (22 W)
SIRIUSi-HS 6xACC, 2xACC+
模拟输入8 通道电压/IEPE/电流 (使用外部电阻)与 SIRIUSi-HS 8xACC 规格相同, 增加计数器通道
数字输入2 计数器/6 数字输入,与模拟数据完全同步
输入信号类型CMOS, LVTTL
输入保护±25 V 连续
数字输出2 通道集电极开路, max. 100mA/30Volt
功耗(max.) 15 W (22 W)
SIRIUSi-HS 8xCHG
模拟输入8通道电压/IEPE/电流 (使用外部电阻)
模数转换类型16位 SAR ,滤波器:100 kHz 5 阶 AAF 滤波器 / bypass (500 kHz)
采样率连续 1 MS/s
电荷量程 +/-1000pC+/-10000pC+/-50000pC+/-100000pC
电压量程 ±10 V, ±5 V, ±1 V, ±0.2 V
信噪比 @ 100 kHz 89 dB
输入耦合DC / AC (1 Hz)
输入阻抗1 MΩ
IEPE 模式4 / 8/12 mA 激励; 传感器检测 (短路: <4 Volt; 空载: > 19 Volt)
TEDS IEPE 模式下支持
过压保护50 V 连续; 200 V 峰值 (10msec)
功耗 (max.)10 W (18 W)
SIRIUSi-HS 6xCHG, 2xCHG+
模拟输入8 通道电压/IEPE/电荷/电流 (使用外部电阻)与 SIRIUSi-HS 8xCHG 规格相同, 增加计数器通道
数字输入2 计数器/6 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出2 通道集电极开路, max. 100mA/30Volt
功耗(max.) 10 W (18 W)

SIRIUS 高速模块 – 1 MS/s, 抗混叠, 16 位
SIRIUSi-HS 8xHV
模拟输入8 通道电压/电流 (使用外部电阻)
模数转换类型16位 SAR ,滤波器:100 kHz 5 阶 AAF 滤波器 / bypass (2 MHz)
采样率连续1 MS/s
量程±1600 V, ±800 V, ±400 V, ±200 V, ±100 V, ±50 V, ±20 V
信噪比 @ 100 kHz 85 dB
输入耦合DC
输入阻抗10 MΩ in parallel 2pF
过压保护In+ to In-: 4 kVpk-pk (1.2 kVRMS), Inx to GND: 2 kVpk-pk (600 VRMS) CAT II 1000V
功耗 (max.) 8 W
SIRIUSi-HS 8xLV
模拟输入8 通道电压/全桥应变/电流 (使用外部电阻)
模数转换类型16位 SAR ,滤波器:100 kHz 5 阶 AAF 滤波器 / bypass
采样率连续 1 MS/s
量程±100 V, ±10 V, ±1 V, ±100 mV
桥路模式量程@ 10 Vexc 1000 mV/V, 100 mV/V, 10 mV/V
输入耦合DC, AC 1 Hz (3 Hz, 10 Hz per SW)
输入阻抗 (100 V量程) 10 (1) MΩ between IN+ or In- and GND
桥路模式全桥
TEDS 标准 + MSI 适配器, 仅限 DSUB 9 接头类型
激励电压单极0 ~ 24 VDC 程控 (16 bit DAC), max 0,2 A / 2 W
激励电压双极2~ 30 VDC 程控 (16 bit DAC), max 0,2A / 2 W
过压保护100 V 量程: 300 V; 其他量程: 100V (250 V 峰值 10 msec)
* 无风扇版只包含BNC和香蕉头形式(没有激励)
SIRIUSi-HS 8xSTG
模拟输入8 通道电压/全桥/半桥/1/4桥/电流(使用外部电阻)/电阻/温度/电位计
模数转换类型16 位SAR,滤波器:100 kHz 5阶 AAF 滤波器/bypass (1 MHz)
采样率连续1 MS/s
量程 ±50 V, ±20 V, ±10 V, ±5 V, ±2 V, ±1 V, ±0.4 V, ±0.2 V, ±0.1 V, ±0.04 V, ±0.02 V
桥路模式量程 @ 10Vexc 500 mV/V~ 2 mV/V 8 量程
动态范围@10kS87 dB
输入耦合DC, AC 1 Hz (3 Hz, 10 Hz per SW)
输入阻抗 量程 <10 V: >1 GΩ / 量程 >=10 V: 1 MΩ between IN+ and IN-
桥路模式全桥/半桥/1/4桥(120/350Ω, 3线或4线制 ); 集成内部桥路
内部标定电阻59.88 kΩ , 175 kΩ, bipolar to Exc+ or Exc- (其他可定制)
TEDS 支持; MSI 适配器仅支持 9pin DSUB接口
激励电压0, 1, 2.5, 5, 10, 15 和20 VDC 软件程控 (16 Bit DAC)
激励电流0.1, 1, 2, 5, 10, 20 和 60 mA 软件程控 16 Bit DAC)
过压保护量程 <10 V: 50 V (200V 峰值 10 msec) / 量程 >=10 V: 300 V 连续
功耗 (max.)15 W (25 W)
SIRIUSi-HS 8xLV+
模拟输入8 通道电压/全桥应变/电流 (使用外部电阻)与 SIRIUSi-HS 8xLV规格相同,增加计数器通道
数字输入8 计数器/24 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出8 通道集电极开路, max. 100mA/30Volt
功耗 (max.)15 W (25 W)
* 无风扇版只包含BNC和香蕉头形式(没有激励)
SIRIUSi-HS 8xSTG+
模拟输入8 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)/电阻/温度/电位计与SIRIUSi-HS 8xSTG规格相同,增加计数器通道
数字输入8 计数器/24 数字输入,与模拟数据完全同步
输入电平类型CMOS, LVTTL
输入保护±25 V 连续
数字输出8 通道集电极开路, max. 100mA/30Volt
功耗 (max.)15 W (25 W)

SIRIUS 高密度 – 16 通道/模块
* 通道密度最高( DSUB9 外壳厚度最多 14.9 mm)
* 高性价比产品

SIRIUS HD 16xSTGS

* 16 通道/模块
* 应变/电压/电流输入
* 内部集成半桥/1/4
* 2 个内部精密电阻
* 程控传感器激励电压
* 24 位 A/D , 200 kS/s
* 支持TEDS, MSI
SIRIUS-HD 16xSTGS
模拟输入16 通道电压/全桥/半桥/1/4桥/电流 (使用外部电阻)
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200 kS/sec
量程±10 V, ±1 V, ±100 mV, ±10 mV
桥路模式量程 @ 10 Vexc 1000 mV/V, 100 mV/V, 10 mV/V, 1 mV/V
动态范围@10kS 137 dB
输入耦合DC
输入阻抗10 MΩ
桥路模式全桥/半桥/1/4桥(120/350Ω, 3线制); 集成内部桥路
内部标定电阻100 kΩ, bipolar to Exc+ or Exc- (其他可定制)
激励电压0 ~ 12 VDC 程控 (16 bit DAC), max 44 mA
TEDS 支持,MSI 适配器仅支持 9pin DSUB接口
过压保护IN+ to IN-: 50 V 连续; 200 V 峰值 (10 msec)
功耗 (max.) 11 W (22 W)
可选前端接头DB9, L1B10f (其他可定制)
SIRIUS-HD 16xLV
模拟输入16 通道电压/全桥/电流 (使用外部电阻)
模数转换类型24 位 delta-sigma 双核抗混叠滤波器
采样率连续 200 kS/sec
量程±100 V, ±10 V, ±1 V, ±100 mV
桥路模式量程 @ 10 Vexc 1000 mV/V, 100 mV/V, 10 mV/V
动态范围@10kS 137 dB
输入耦合DC
输入阻抗 1 MΩ @100 V 量程, 其他量程 10 MΩ
桥路模式全桥
激励电压单极0 ~ 24 VDC 程控可调 (16 Bit DAC), max 0,2 A / 2 W
激励电压双极2 ~ 30 V 程控可调 (16 Bit DAC), max 0,2 A / 2 W
TEDS 标准 + MSI 适配器, 仅适用于 DSUB 9 接头版本
过压保护100 V 量程: 300 V; 其他量程: 100V (250 V 峰值 10msec)
功耗 (max.) 11 W (22 W)
可选接头形式DB9, BNC, L1B10f (其他可定制)

Sirius fanless 无风扇版适用于各种恶劣环境,如粉尘等…
如果用户需要一款没有冷却风扇的测试仪器,我们推荐使用 SIRIUS 无风扇版。此款仪器非常适合工业粉尘环境或者是噪声测试。用户既可以将设备与笔记本连接使用,也可以搭配我们的无风扇版工业计算机 SBOX使用。
* SIRIUSm-4xACC and 3xACC,1xACC+
* SIRIUSif-8xACC and 6xACC,2xACC+
* SIRIUSif 8xHV
* SIRIUSif 8xLV and 8xLV+
* SIRIUSif 8xSTGM and 8xSTGM+ 1)
* SIRIUSif-HS 8xACC and 6xACC,2xACC+ 2)
* SIRIUSif-HS 8xHV
* SIRIUSx-HS 8xLV and 8xLV+ 1)
SIRIUSf-SBOX-1 可选配更强处理能力CPU (SIRIUS-SBOX-2)
1) 无风扇操作仅适用于 BNC 或 香蕉接头形式 (无激励)
2) 无风扇操作仅适用于电压模式
* I7-3612QE
* 第三代,4 核 (8 线程)
* 功耗 < 20 W
* -20 ... +40 °C 工作温度
* I7 ULV (3517UE) 更好图形性能

SIRIUS 客户化方案:

自定义您的模块配置:可根据客户要求提供特殊接头型式.除标准化模块以外, 我们可以按照客户需求提供定制的8通道放大器模块(客户化方案).

通用规格
机械参数
供电6...36V直流
工作温度-10 至50°C (无风扇版为40°C 1))
存储温度-40 至 85°C
湿度95% 相对湿度不结露@ 60°C
振动&冲击正弦扫频 (EN 60068-2-6:2008);随机 (EN 60721-3-2: 1997 - Class 2M2); 冲击 (EN 60068-2-27:2009)
EMC(电磁兼容) EN 61326-1, EN 61000-3-2, EN61000-3-3
计数器/数字输入
模式计数, 波形计时,编码器,转速计,齿轮传感器
兼容信号TTL/CMOS
时基102.4 MHz
时基精度标称: 5 ppm,最大: 20 ppm
最大带宽10MHz
输入滤波500 ns,1μs, 2μs, 4μs, 5μs 及7.5μs
同步
模块间延迟50 纳秒
同步线最大长度100 m (Master/Slave模式), 200 m (IRIG模式)
1) 当空气流速为3米/秒时工作温度可达50°C

DEWESOFT “超级计数器“
计数器主要用于测量旋转机械的转速(RPM)和转角信号。DEWESoft 的实时计数器基于102.4 MHz内部时基工作,始终独立于当前采样频率。相比于只能输出整数如1,1,2,2,3,4且有1个采样点延迟的传统计数器,DEWESoft 的计数器通道可输出更精确的数值如1.37,计数器1.87, 2.37, ...而且时间和幅值完全同步!这是通过一个额外的计数器测量信号上升沿的准确时间实现的。

SIRIUS 电缆型号电池盒----用于便携式解决方案
BP2i
BP4i
* 支持 SBOX 和4个以内SIRIUS 模块
* 支持2块锂电池,每块容量96 Wh(总容量: 192 Wh)
* 支持热插拔
* 状态显示
* 最大输出功率:160W
* 输入电压:10-36VDC
* 输出电压:21V (powered),11-16V(battery)
* 正负极反接保护
* 支持SBOX 和 8 个以内SIRIUS 模块
* 支持 4 块锂电池,每块容量 96 Wh(总容量: 384Wh)
* 支持热插拔
* 状态显示
* 最大输出功率: 250W
* 输入电压: 12-36 VDC
* 输出电压: 24V (powered), 11-16V (battery)
* 正负极反接保护
系统供电能力计算示例:DS-BP4i (384 Wh) 供给1个SBOX (60 W) 和4个 SIRIUSi – 8x ACC (4x 15 W) = 3 小时工作时间

DEWESOFT “超级计数器“
计数器主要用于测量旋转机械的转速(RPM)和转角信号。DEWESoft 的实时计数器基于102.4 MHz内部时基工作,始终独立于当前采样频率。相比于只能输出整数如1,1,2,2,3,4且有1个采样点延迟的传统计数器,DEWESoft 的计数器通道可输出更精确的数值如1.37,计数器1.87, 2.37, ...而且时间和幅值完全同步!这是通过一个额外的计数器测量信号上升沿的准确时间实现的。

附件 – 适用于所有 DEWESOFT 仪器
DS-DISP-12DS-IRIG-ACDCDS-TACHO1USB-EXTENDER1
* 12 寸工业级显示屏
* 1280 x 800 高清分辨率
* 坚固壳体
* 多点触屏
* 700 cd/m2 高亮度
* 工作温度范围-40至 80 °C
* 将IRIG AC
* 信号转换为IRIG DC
* 用于 Sirius, DEWE-43 和 DS-NET的时钟同步
* 可作为4 针 Lemo 转2 针Lemo接头的转换器(Sirius 与 DS- NET之间的硬件同步)
* 可作为采用BNC 接口的IRIG DC 转4 和 2 针 Lemo 接头的转换器
* 将模拟转速计信号转换为TTL
* 用于DEWE-43 和SIRIUS模块上的计数器输入通道(Lemo 7针)
* ±100V 输入隔离,触发电平阀值可调范围:±10mV 至±2V
* 经过可靠验证的 USB 扩展方案
* 使用UTP线可扩展至 100 m (328 ft)
* 4 口 USB Hub (兼容 USB 2.0 和 USB 1.1)
* 数据吞吐率可达 480 Mbps
* 可使用现有的廉价 CATx 线缆,如预装的网线
* 真正的即插即用,无需安装驱动
DS-HUB7
如果一套系统包含4个以上的 SIRIUS 模块,Dewesoft 可提供一个 坚固可靠的USB hub。
* 7 个USB 口, USB 2.0标准
* 可固定式接头
* 总的数据吞吐率
* 4 MS/s 双核模式 (160 dB)
* 8 MS/s 单核模式 (120 dB)

CAN 采集模块
2 通道 CAN 模块: DS-CAN24 通道 CAN 模块: SIRIUSim 4xCAN8 通道 CAN 模块: SIRIUSi 8xCAN
* 2 个高速 CAN 接口(带隔离)
* 与所有 Dewesoft 数据采集设备同步
* 每套系统最多可配置 8 个CAN 接口
* 标配 DEWESoftTM X 专业版软件
* 工作温度范围 -40° 至 +70° C (无风扇)
* 当仅使用 CAN 模块独立工作时无需额外供电
* 4 个高速 CAN 接口(带隔离)
* 与所有 Dewesoft 数据采集设备同步
* 每个接口均可提供5V / 500mA 的传感器供电能力
* 使用USB线供电(2根USB线)
* 位于前面板的8 个高速CAN 接口(带隔离)
* 外加1个位于后面板的高速CAN接口(带隔离)
* 与所有 Dewesoft 数据采集设备同步
* 每个位于前面板的接口均可提供5V / 500mA 的传感器供电能力
* 位于后面板的接口可提供12V / 200mA 的传感器供电能力

多功能传感器适配器(MSI)
使用各种 MSI 适配器可以把 DEWESoft 数据采集设备上的DSUB9 模拟输入接口转换为多种不同的输入接口。例如将 MSI-ACC 适配器连接到DEWE-43上便可采集 ICP 输入信号。所有的适配器由TEDS功能自动识别,而且所有的设置均在 DEWESoft X 软件中相应完成。
MSI-ACCMSI-V-200MSI-RTDMSI-CH-x
恒流源激励(ICP)适配器
激励电流 4 mA@21 V,高通滤波 1.5 Hz,BNC 接头
适配器自动识别
± 200 V 电压输入适配器
差分输入型,BNC 接头
适配器自动识别
RTD输入适配器
Pt100,Pt200,Pt500,Pt1000 和 Pt2000 适配器
支持2,3 和 4 线制接法, 5 针 Binder 710 系列接头
适配器自动识别
电荷输入适配器
量程达 50000 pC, 0.07 Hz AC 耦合,BNC 接头
最大带宽 100 kHz( 取决于所连接的放大器最大带宽)
适配器自动识别
MSI-TH-xMSI-20mAMSI-LVDT

K / J / T 型热电偶适配器
内置高精度冷端补偿(CJC)
标配 1 m 热电偶导线 ,带 Mini TC 接头
适配器自动识别
20mA 电流输入适配器
内置 50 Ohm分流电阻,精度 0.05%,适用于具有 4 到 20 mA电流 输出的感器MSI-5A:5A电流输入适配器内置0.1Ohm 分流电阻,精度0.05%。
两种适配器均采用螺丝端子固定线缆,具有自动识别功能。”
提供4或10 kHz交流激励,用于LVDT传感器 。通过电位计调整输出,输出 1 V= 1000 mV/V
适配器自动识别


选项: 模拟输出 – 4 种功能

模块背面的8 个BNC 接头用于模拟输出(也可以按要求安装于前面板)
应用:
* 独立信号调理放大器
* 控制通道
* 数据回放
* 函数信号发生器 (模态/激振器控制)
* 标准模块及HS模块均可配备此功能
功能1: 独立数字信号放大器

系统内部原理图
配备AO8 项的Dewesoft数据采集设备可作为一个纯正、独立工作的信号调理放大器使用。不需要使用DEWESoftTM软件,也不需要连接USB线。输入的任意物理信号可以转换为最大±10V的电压信号。
* 任何输入信号
* 信号调理功能
  * 线性化
  * 比例放大
  * 偏置
  * 增益
* 冗余 DAQ 系统
  * 数学运算功能
* 系统可独立工作
功能2: 函数信号发生器(模态/激振器控制)

再也不需要额外的模拟输出硬件了! DEWEsoft的函数信号发生功能可以输出各种波形,如正弦、方波、三角波、锯齿波甚至表格编辑的任意波形。各种输出方式可选,如连续输出、扫频、步进扫频、猝发等等。 同时可以在测量过程中对波形进行实时精细调整。
功能 3: 通过模拟输出回放数据
测试完成后使用SIRIUS模块后面板的 BNC 接头回放数据,将调理后的信号输出以进行后处理。该功能可用于测试台架或仿真如模拟驾驶测试。
功能 4: 控制通道

通过 ControlChannels 插件,使得直接控制模拟输出信号成为可能,甚至可以在测试过程中实时输入设定值进行精细调整!该功能可以用于控制系统外围硬件。有各种不同的控制工具可供选择,如条状刻度尺、旋钮或者文本输入框等。
过采样输出
类似于输入通道的 Sigma-Delta A/D转换器,模拟输出采用了一种特殊的过采样技术, 确保很高的频率也可以被精准地输出。
尽管高动态范围的SIRIUS 模块其最大采样率只有200kHz,但是模拟输出信号的采样频率可达1MHz!

Dewesoft 摄像机——完美同步于A/D 转换

视频输入:兼顾网络摄像头、热像仪和高速摄像机的同步视频采集
DS摄像机适用于那些需要真正同步于系统动态采样率的应用环境。高品质图像和自动快门(可选)由A/D卡直接控制,其产生的脉冲用于驱动摄像机。由此得到各帧和数据之间完美的修正。
系统软件所支持的热像仪包括:FLIR、NEC、MICRON以及Photron高速摄像相机,帧率高达100000帧/秒。
DS-CAM-88 + DS-CAM-120DS-CAM-300 + DS-CAM-600
* 88/120fps@VGA(640x480)
* 自动快门
* 自动增益
* 自动白平衡
* 彩色
* 以太网供电选项
* 300/600 fps@VGA
* 全高清分辨率(1920x1080)
* 实时机载JPEG压缩
* 以太网供电
* 搭配SIRIUS SBOX发挥最大性能
* IP67版本可选
* 彩色和单色
应用
* 机械诊断
* 品质检测
* 无损检验
* 设计研发
* 汽车碰撞测试
* 冲击测试
* 物流与交通运输
* 预防性维护
* 加工制造
所有DS-CAM摄像机均采用抗高冲击和振动所设计。
DS-CAM摄像机可支持外触发(同步)模式及自由模式。即使全分辨率状态下,实时数据传输技术捕获所有图像。因此选用千兆以太网接口。
千兆以太网摄像机系统配置要求:* 千兆以太网口
* DEWEsoftTM 7.1 或 X 版本
* (时钟支持)
* Core2Duo CPU
CAM-BOX1
CAM-BOX2
CAM-BOX3
至多可同时连接4台DS-CAM-88/120至DEWESoft仪器的分配盒。集成同步及供电功能。需要外部以太网交换机。
至多可同时连接4台DS-CAM-88/120 至DEWESoft仪器的分配盒。宽电源输入(9-36V DC),并集成以太网交换机。
至多可同时连接4台DS-CAM-300/600至DEWESoft仪器的分配盒。宽电源输入(9-36V DC),集成4口以太网供电交换机;使用1.5 U 高的SIRIUS机架。
返回页首


电话:010-82350847
传真:010-82350947
邮箱:master@testnet.com.cn
地址:北京市海淀区知春路6号锦秋知春1号楼2202
北京瑞德恒信科技有限公司 版权所有
Copyright © 2018 All Rights Reserved.
