专家型便携式电能质量分析仪 F1760 [美国FLUKE]
【名称】专家型便携式电能质量分析仪
【型号】F1760
【厂商】美国FLUKE(美国)
【简介】电能质量分析和监测仪-F1760专家型便携式电能质量分析仪
* 行业中最高的安全等级:600V CAT IV/1000V CAT Ⅲ
* 包括标记功能在内的A级一致性
* 上限/下限超标功能,符合最新的电能质量标准

已有[5618]人浏览
 概述
  EVERETT,Wash.-福禄克公司(Fluke Corporation)是手持式电气测试和测量技术领域的全球领先者,目前推出了Fluke 1760三相电能质量记录仪。该记录仪的原型是LEM Topas 2000电能质量分析仪(福禄克公司在2005年收购了莱姆仪器) 。Fluke1760完全符合IEC61000-4-30A级标准,专门针对中、低压电网中的公共事业和工业配电系统的高级测试和分析而设计。
  FLuke1760为用户提供了自定义门限、算法和测量选项的灵活性,可用于高级分析和生成报告。该仪器提供了按照EN50160标准对电能质量进行统计分析的功能,可测量大量的各种参数,包括RMS值、闪变、电压骤降、电压骤升、三相电压不平衡、高达50次的电流和电压谐波、间谐波、THD、控制信号、无功功率、瞬变和功率因数。
  该仪器还具有GPS时间同步功能,用户可以将数据与事件或其它数据集进行准确关联,并且利用其10MHz、6000Vpk波形捕获能力,可以提供事件的详细信息。该仪器具有一个2GB的内置存储器,可以在长时间周期内同时详细记录许多电能参数,并且内置电池可在断电时提供长达40分钟的工作时间。利用集成式网口,即使在记录的同时亦可将数据直接传输计算机。
  随Fluke1760仪器提供PQ Analyze软件,可以进行详细的电能质量分析和生成报告。在线模式下,软件可以远程设置仪器,实时检查仪器的实际设置,以及下载数据。能够以趋势图的形式观察数据,查找问题根源,或者以各种形式的统计摘要进行显示。
  为了快速、方便地进行设置,在将电流和电压头插头连接到仪器时,Fluke1760可自动检测、配置,并为其提供电源。该款仪器的外壳是完全绝缘的,并且没有旋转部件,即使在最为恶劣的环境下也能可靠工作。
  Fluke1760三相电能质量记录仪在LEM Topas 2000的基础上做了以下改进
  * 行业中最高的安全等级:600V CAT IV/1000V CAT Ⅲ
  * 包括标记功能在内的A级一致性
  * 上限/下限超标功能,符合最新的电能质量标准
  * 自动感测电压和电流传感器,为用户提供了灵活性,可以手动设置,亦可采用节约时间的自动设置方式
  * 电压和电流传感器“关闭”模式,避免不使用的通道记录噪声
  * 用Excel报告生成符合EN50160标准的报表
  * 直流耦合,可测量电池
  * 屏蔽的柔性传感器,降低了来自环境中高频电场的干扰
  * 改善了PQ记录
 特点
详细的干扰分析-进行告诉即时分析,发现设备故障的根源,以便事后补救和预测性维护。快速瞬变选件具有6000V的测量量程,能够不会非常短的脉冲,例如雷击。
A级服务质量一致性-在引入线外检查送来的电能质量。拥有了A级兼容性,Fluke1760即可产生毋容庸置疑的证据。
多个位置的事件关联-利用GPS时间同步功能,用户可以快速检测发生故障的第一现场,无论是设施内外。
同时测量独立的电力系统-电压输入采用了光电隔离和直流耦合技术,仪器可以在完全不同的电力系统中进行完善的测量。例如:Fluke1760通过同时记录电池电压和功率输出对UPS系统进行诊断。
电能质量和负荷研究-在安装设施之前,评估电能质量基线,验证与关键系统的兼容性,以及在增加负载之前检查电气系统的容量。
 完全的A级一致性
  Fluke1760完全满足最新的IEC61000-4-30A级标准,该标准定义了每个电能能数的测量方法要求,以获得可靠、可重复、可比较的测量结果。利用GPS时间同步附件,则能够以A级准确度将多台仪器记录的数据建立关联。
 什么是A级一致性?
  电能质量测量是一个相对较新、发展快速的领域。在全球范围内有数以百计的制造商都采用所独有的测量方法。尽管很早就定义了基本的单相和三相电气测量方法,例如有效值电压和电流,但是许多电能质量参数在此之前并未定义,这就使得制造商不得不开发自己的测量方法。由于仪器之间存在着太多的不同,技术人员花费了太多的时间来理解仪器的性能和测量算法,而不是理解电能质量本身。
  新的IEC61000-4-30A级标准使得选择电能质量仪器不再是瞎子模象。为了获得可靠、可重复、可比较的测量结果,IEC61000-4-30标准为每个参数都定义了测量方法。另外,还明确定义了参数的准确度、带宽和最小集合。
  独立的触发设置为事件、有效值、波形和快速瞬变的捕获提供了灵活性。在标准应用中,仪器以默认设置进行工作,用户无需对触发进行设置。独立的触发设置可被保存起来,供下次使用。
 用户可配置的工作方式
  利用各种测量算法和触发设置,专家和普通用户可根据实际应用对Fluke1760进行优化,以获得自己所需的数据。在记录期间,数据可以被直接传输之计算机,或者通过以太网进行传输无需中断测量。
 坚固、可靠
  仪器、附件和电源均具有符合EN61010-1一致性要求的600V CAT IV安全等级。Fluke1760具有双绝缘的机身,可有效保护用户、设备和环境免受电击。采用2GB的CF存储器,而不是硬盘,在仪器内部没有旋转部件,提高适合日常使用的可靠性和耐用性。
 宽测量范围
  该仪器是在与公用事业部门的合作下开发的,EN50160统计分析功能是根据国际限值提供了电压质量概览图。当超过门限时,Fluke1760即自动同时捕获所有相上的电压和电流波形。几乎测量全部的电能质量和功率能数,包括有效值、闪变、电压骤降、电压骤升、电压不平衡、高达50次的电流和电压谐波、间谐波、THD、控制信号、无功功率、瞬变和功率因数。
 即插即用
  Fluke1760电能质量记录仪具有即插即用功能。电流和电压探头是分别连接到仪器的,自动检测、配置,并为探头提供电源。所有的附件?独立校准,可以在多台Fluke 1760记录仪之间换用。
  EN50160统计概览图和DISDIP概览图是可配置的,用户可以针对特定的应用和当地标准自定义限值和设置。
  没有测量功能的数据概览图。用户通过选择数据需要下载的数据,可以节省传输时间。
  快速评估电能质量-根据EN50160电能质量国际标准,多个电能质量参数的概览图可放在一个窗口中。
  事件列表汇总了在所选的事件周期内事件发生的频率
  通过双击事件,软件即显示与该事件相关的趋势图和波形。
  1760提供了符合IEC61000-4-30A级标准的数据标记功能。标记功能提醒用户在特定的时间间隔内发生了骤降、骤或或中断事件。超出标称范围的至以彩色标记或标记符号表示。
  利用报告功能,用户可以快速、方便地创建专业报告。PQ Analyze软件提供了标准报告模板。
  通过以太网连接,能够实时监测矢量图、趋势、波形、测量屏幕等等。
 PQ Analyze软件
  Fluke1760提供功能强大软件,能够在基于Windows的PC上进行详细的电能质量分析。在线模式下,软件可以遥控仪器设置,任务处理,实时检查实际的测量值,以及下载数据。能够以趋势图或各种统计形式观察数据,查找问题根源。利用报告功能,用户还可以生成专业的报告。

 测量功能概览
统计评估
按照EN50160和DISDIP表格,例如ITIC、CEBEMA、ANSI,对电能质量进行统计分析EN50160
事件列表
检测骤降、骤升和中断,并保存在事件列表中。同时还在列表中添加了触发源。发生事件时保存有效值、瞬变、快速瞬变
事件列表显示发生时的精确时间,以及持续时间和幅度。可以保存时间的多个参数。用户可以选择事件进行更详尽的分析。
事件列表
DISDIP
连续记录
Fluke1760连续记录有效值,以及相关的最小值和最大值,集合时间可为:
1天
10分钟
自定义时间,例如15分钟
电压
电流
功率P、Q、S
功率因数
kWH
闪变
不平衡
频率
谐波/间谐波
触发记录
RMS值,集合时间可调:10ms(1/2周期)、20ms(1周期)、200ms(10/12周期)或3s(150/180周期)
有效值、谐波、间谐波的计算与电源频率同步
谐波和间谐波的基本集合时间为200ms
示波器:全部8个通道的采用率为10.24kHz
快速瞬变:1-4通道的采用率从100kHz至10MHz可调
示波器
快速瞬变
快速瞬变的FFT
控制信号
所有相线和零线上的电压和电流示波器
瞬变
事件
在线模式
刷新率可调。可以检查仪器设置,提供快速概览

 技术指标
 通用技术指标
质保
2年
质量体系
产品的开发和制造符合ISO9001:2000标准
参考条件
环境温度:23℃±2℃(74ㄈ±2ㄈ)
电源:230V±10%
电源频率:50Hz/60Hz
信号:输入电压Udin
平均:10分钟间隔
基本不确定度
所有的基本不确定度均为参考条件下的指标
Display
Fluke1760提供了LED指示灯,指示8个通道、相序、电源(交流电或电池)、存储器使用量、时间同步和数据传输的状态。
电源LED
常量:交流电标称电源
熄灭:通过内置电池供电
通道LED
3色LED,表示每通道的:* 过载状态 * 在标称范围内的欠载状态信号
数据存储器
2GB Flash存储器,取决于型号
存储模式线性
接口以太网(100MB/s)、RS232,通过RS232使用外置调制解调器
RS232波特率9600 Baud-115k Baud
尺寸(高×宽×深)325mm×300mm×65mm(13in×11.8in×2.6in)
重量(不含附件)大约4.9kg(10.8lb)
校准间隔A级准确度时建议为1年,其它为2年
 环境条件
工作温度范围
-20℃-50℃(-4ㄈ-122ㄈ)
储存温度范围
-20℃-60℃(-4ㄈ-140ㄈ)
参考温度23℃±2℃(74ㄈ±2ㄈ)
气候类型B2(IEC 654-1)-20℃-50℃(-4ㄈ-+122ㄈ)
最大工作海拔高度2000m:最大 600V CAT IV*,电源300V CATⅢ
2000m:最大 600V CAT Ⅲ*,电源300V CATⅡ
*取决于传感器
Housing机身绝缘,坚固的塑料外壳
 EMC
辐射
A级,遵循IEC/EN 61326-1
抗扰性
IEC/EN 61326-1
 电源
范围
AC:83V-264V,45-65Hz
安全
DC:100V-375V IEC/EN61010-1 2nd edition 300V CATⅢ
功耗最大54VA
电池组镍氢(NiMH)电池,7.2V,2.7Ah
在电源发生故障时,内置电池可供仪器工作长达40分钟。如果电池电量耗尽,Fluke1760则关闭,并在电源恢复正常时以上次的设置开始工作。用户可更换电池。
 信号调理
50Hz系统下的范围
50Hz±15%(42.5Hz-57.5Hz)
50Hz系统下的范围
60Hz±15%(51Hz-69Hz)
分辨率16ppm
50Hz电源频率下的采样频率10.24kHz,采用率与电源频率同步
频率测量不确定度<20ppm
内部时钟的不确定度<1s/day
测量间隔最小、最大值,瞬变间隔值的收集时间符合IEC61000-A-30 A级标准
半个周期,也就是说对于50Hz的系统为10ms
每通道的采用率为100kHz-10MHz
Harmonics谐波符合IEC61000-4-7:2002:200ms
闪变符合EN61000-4-15:2003:10min(Pst),2h(Plt)
 测量输入
输入数量
8个光电隔离输入通道,电压和电流
传感器安全等级
高达600V CAT IV,取决于探头
基本安全等级300V CAT Ⅲ
标称(电压)100mV
量程(峰值)280mV
过载容量(rms)1000V,连续
电压上升速率最大15kV/us
输入电阻1MΩ
输入电容5pF
输入滤波器每通道均配有一个无源低通滤波器,一个抗混迭滤波器和一个16位的A/D转换器。所有的通道都通过石英控制的时钟脉冲同步采样。
 不确定度:配备600V/1000V传感器
基本不确定度
包括电压传感器在内的不确定度符合IEC61000-4-30A级标准。所有的电压传感器均适合于直流至高达5kHz的信号。
1000V传感器
0.1%,在Udin=480V和600V P-N时
600V传感器0.1%,在Udin=230V P-N时
?波的基本不确定度I级,遵循EN61000-4-7:2002
温度漂移<65ppm/K
老化<0.04%/年
共模抑制仪器:>100dB,在50Hz(例如分流器)下
使用电压传感器时:>70dB,在50Hz下
噪声噪声电压,输入短路:
<40uVrms
0.8uV
1000V传感器:<0.8Vrms
600V传感器:<0.5Vrms
直流 ±(0.2%读数+0.1%传感器量程)
 频率响应
信号电平:100%;采样率fs=10.24kHz;
Fluke1760在任何频率下均可获得优异的性能,可高达50次谐波。
 模拟通道的相位角
线性度
信号频率:50Hz;采用率fs=10.24kHz。

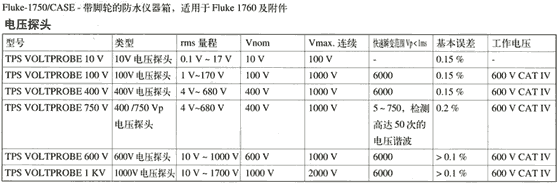

 可选附件

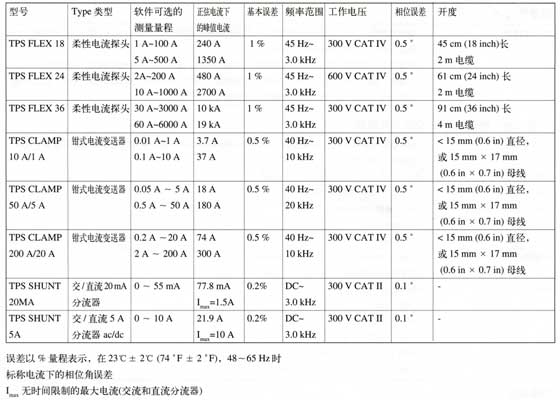

 交/直流电流的电流探头和分流器
