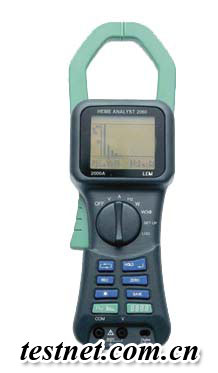

手持式单相谐波钳式功率仪 Analyst 2060 [美国FLUKE]
【名称】手持式单相谐波钳式功率仪
【型号】Analyst 2060
【厂商】美国FLUKE(美国)
【简介】ANALYST2060所提供的功能组合使其非常适合于进行电能测量和诊断。ANALYST2060将电能质量仪表、示波器和数据记录仪的功能集成到了单一的手持式仪器中,安全、易于使用。

已有[5547]人浏览
  • W、VA、VAR、kWH和功率因数测量,直接显示波形

    测量交流和直流,可测量高达2000 A的电流

    真有效值、峰值、波峰因数、THD(总谐波失真)和频率

    大背光显示屏,示波器模式、图表模式 ,显示多个参数

    内置和基于PC的数据记录功能,可保存多达5个参数,时长可达24小时,可以识别间歇性故障

    8个屏幕存储器和带时标的最小、最大和平均值记录

    可测量平衡负载3相功率

    IEC1010 CAT IV,确保危险电压区域的安全性

    符合EMC标准,适合于电力电子应用

    实时谐波分析和条形图显示

    利用WinLog软件可同时记录谐波、TMS和THD

    测量直流纹波系数

    智能保存功能,可同时捕获所有谐波和相关的波形

  • 扩展存储器,可记录多达10000个读数(AN2050-5000读数)

ANALYST2060所提供的功能组合使其非常适合于进行电能测量和诊断。ANALYST2060将电能质量仪表、示波器和数据记录仪的功能集成到了单一的手持式仪器中,安全、易于使用。

技术指标



A

V

W

VA

VAR

PF

kWH

量程
(自动量程)

40A
400A
2000A

4V40V400V750V

4 kW40 kW400 kW1200kW

4kVA40kVA 400kVA1200kVA

4 kVAR, 40kVAR400kVAR850kVAR

0.3容性至
0.3
感性

4404004,00040,000

分辨率

0.01A
0.1A
1A

0.001V0.01V,0.1V, 1V

1W10W100W1kW

1VA10VA100VA1kVA

1VAR10VAR100VAR1kVAR

0.01

1101001,00010,000 WH

准确度

±1.5%读数±5个字

±1%读数±5个字

±2.5%读数±5个字

±2.5%读数± 5个字

±2.5%读数± 5个字

± 3

± 3%读数±5个字



记录
数据可以以“屏幕”或记录值的方式保存。屏幕上显示的参数都将被同时记录。保存的读数可以被调用并显示在屏幕上,可以是正常的屏幕格式,记录的数据还可以被显示为图表。
利用WinLog软件,可以将所有保存的数据下载至PC,包括用来进行谐波分析的波形。WinLog还可以直接将波形、谐波和多达5个测量参数记录至PC。
存储器大小
8个屏幕图形和多达10000个读数。
波形和谐波
自动量程示波器功能的量程为10 A到2000 A和4 V到1000 V,可以显示电流和电压波形。
时基从2 mv/div到50 ms/div。
刷新速率为0.5 秒。
采样率9.6 kHz
Analyst 2060可以显示电流和电压波形的谐波分量,可高达25次谐波,格式为条形图格式,并显示各个谐波的值和THD/DF。
基频范围F0从45Hz至65Hz
技术指标
显示: 点矩阵LCD,160×128,背光显示



电源

电池类型:

6 节 AA 型碱性电池, MN1500 , LR6

寿命

24 小时,典型值 ( 关闭背光 )





机械特性

尺寸(高×宽×深)

300 × 98 × 52 mm
12 × 3.75 × 2 inch

重量:

750 gm / 1.65 lb

钳口容量

60 mm 直径

钳口开度:

62 mm





环境特性

工作温度:

0 °C 至 50 °C ( 32 °F 至 122 °F )

温度系数:(电流)

± 0.1 % 读数 / °C
± 0.06 % 读数 / °F

储存温度:

-20 °C 至 60 °C ( -4 °F 至 140 °F )





安全

所有型号均符合 IEC1010-1 , 600 V 工作环境,安装类别 III ,污染等级 2 。





最大安全电压

电流测量(裸线)

600 V 交流有效值或直流,非屏蔽导体和地之间

电压测量

600 V 交流有效值或直流,输入端子之间或带电端子和局部地之间。

  WinLog是一套易于使用的PC软件和接口包,用于配合LEM电能质量钳型表和HEME ISO系列绝缘测试仪记录数据。该软件可用来记录仪器显示的电气测量参数或者将保存的数据从Analyst和ISO2000下载到PC进行更深的分析。
• 易于使用的Windows格式,能够以仪器仿真、表格和图表的格式显示多个参数。
• 同时记录多个参数
• 从Analyst2060下载波形、谐波和已保存的数据
• 对Analyst和LH1060的波形进行谐波分析
• 可以方便地将数据导出到其它应用程序


订货信息
Analyst 2060 手持式电能质量钳表 Item: 2539053
包括:一台AN2060,电池,一套测试线和鳄鱼夹,说明书。
可选的附件
WinLog 软件和RS232接口线缆 Item: 2540780
