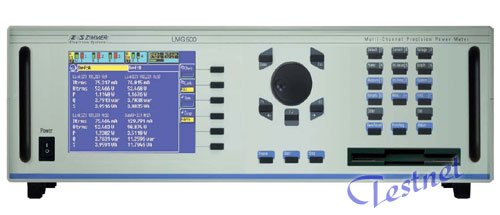

高精度功率分析仪 LMG500 [德国ZIMMER]
【名称】高精度功率分析仪
【型号】LMG500
【厂商】德国ZIMMER(欧洲)
【简介】* 高精度:0.03% * 采样频率:3MHz
* 带宽:10MHz (DC,0.05Hz to 10MHz)
* 谐波与间谐波测量至99次,上限至1.5MHz
* 绝对的连续、无间隙、不间断采样测量过程
* 彩色屏幕显示:所有测量值,波形图,计算图表,矢量图通过设置触发值记录事件。

已有[7619]人浏览
LMG500高精度功率分析仪―1到8通道
* 高精度:0.03%    * 采样频率:3MHz    * 带宽:10MHz (DC,0.05Hz to 10MHz)
* 谐波与间谐波测量至99次,上限至1.5MHz    * 绝对的连续、无间隙、不间断采样测量过程
* 彩色屏幕显示:所有测量值,波形图,计算图表,柱状图,矢量图通过设置触发值记录事件。
LMG500高精度功率分析仪可选配1-8组通道,组配测试台。对电机,变压器,整流器,节能照明系统,汽车驱动系统,UPS供电系统等系统的整体运行参数作全面的测量,考核产品效率。
LMG500高精度功率分析仪准确测量电压、电流并计算有功、无功、视在功率,电能和效率,谐波和闪变。




LMG500高精度功率分析仪-电测试系统
LMG500高精度电测系统已经提供给多个领域、多种应用。可构成电机测试台、变压器测试系统、电厂UPS测试台等试验测试系统。它已经成为一套高精度、宽领域、高性价比的系列产品。相关的电参量测量包括:电流current,电压voltage,谐波harmonics,闪变flicker,功率power,电能energy。优化电机,变压器,整流器,节能照明系统,汽车驱动系统,UPS供电系统等系统的效率,可靠性,电磁兼容性及使用周期成本。
LMG500高精度功率分析仪的主要特点:
* 可测出电压和电流延迟<3ns的输入信号,更适用于在低功率因数或高频率下的精确测量。
* 宽广的测量范围,电压1000V/3200Vpeak,电流32A/120Apeak均可直入进行测量。
* 每秒采集300万个测量点,连续无间隙采样测量过程。
* 通过在“标准模式”下对仪器进行触发设置,可以测量暂态和快速的信号变化。
* 谐波或间谐波测至1.5MHz。
* 闪变测量(电力输电网和负载间的相互作用)
* 模块化1至8个测量通道
* 操作简便、人性化、使用直观
* 在数字表格及测量图表中显示实时测量值
* 高传输速率的通讯接口(IEEE488,RS232,USB,Ethernet)

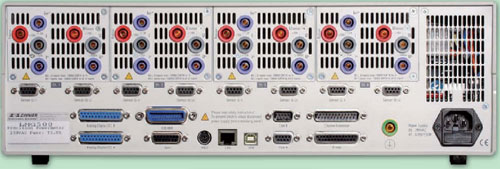

LMG500高精度功率分析仪-测量信号输入背视图

*高频电流输入IHF
150mA to 1.2A/DC to 10MHz
* 使用外部传感器进行测量:
输入ISensor和USensor
30mV to 4V/DC to 10MHz
 * 电压输入U*
* 电流输入:宽测量范围:
20mA to 32A/120Apeak
* 辅助电压±15V和外部传感器的识别(如:转速,扭矩)
* 非常低的对地容抗<30pF,因此不会对测量信号产生干扰
* 频带宽度10MHz,最小的脉冲信号也可以精确测量
* 所有的通道之间及各个通道对地完全隔离(max 1000V/CAT III)
* 每秒采集300万个测量点,连续无间隙采样测量过程
* 最高至8通道的功率测量或两个联立的LMG500,所有的通道在3M采样频率下绝对同步
LMG500高精度功率分析仪-测量过程描述



* 状态条显示全部菜单
* 同时显示1或4个测量通道,可选择6或20个参数值,40或更多的参数值。
* 图形显示波形,趋势图,矢量图以及谐波柱状图
LMG500高精度功率分析仪-通过菜单进行设置简便、直观
* 全局设置  * 两个独立的滤波设置来处理同步和测量信号  * 自动或手动设置测量范围
LMG500高精度功率分析仪-测量通道灵活选用
* 8测量通道绝对同步
* 不仅通道间相互隔离,而且每个通道中的电流和电压也是完全隔离的,这能够使测量通道在不同的应用中灵活组合。
LMG500高精度功率分析仪的测量通道被分为4个组(看列表):通道1至4分为A与B两个组,通道5至8分为C与D两个组。
每一组通过独立的同步信号自行同步,同步信号可以是外接信号,也可以使用内部同步线。
A与B的接线设置相对于C与D的接线是完全独立的。
LMG500高精度功率分析仪-典型应用
1、LMG500高精度功率分析仪-典型应用一:汽车驱动Automotive Drives
点击放大
通过多种模式和状态的驱动功率测量分析,使得汽车驱动系统能量输出达到最优化
2、LMG500高精度功率分析-仪典型应用二:UPS不间断供电系统Uninterruptible Power Supply
点击放大
对UPS系统交直流电参量进行全面的测量,监测其工作性能和运行效率
3、LMG500高精度功率分析-仪典型应用三:风力发电系统Double Fed Asynchronous Machines
点击放大
凤力发电机没有传动装置,但是有一个很大范围的转速。定子是固定频率,通过转子频率的设置使双反馈异步电动机作为发电机在不同的风速下高效率的工作。
4、LMG500高精度功率分析-仪典型应用四:变压器Transformers with Multiple Windings
点击放大
一个3绕组的变压器,二次侧输出是两个6脉冲的线圈。因此原边绕组的谐波主要是5th、7th、17th和19th。功率测量通道被设置成两组,通道1和通道5并行测量原边。于是所有的测量通道在相同的相位基准下,变压器二次侧各股输出的相角差精确测量。
LMG500高精度功率分析仪-高质量的基本配置
在价格允许的条件下LMG500高精度功率分析高质量的基本配置能够保证舒适的工作:已经包含RS232通讯接口,一个打印机输出接口,一个强大的公司编辑器和3.5软盘驱动用以保存数据和设备的设置。
LMG500高精度功率分析仪-选件介绍
IEEE488 interface(Order no. L50-01) :
Interpretation of the complete SCPI,as well as the LMG500 specific command set.The data transfer rate yields up to 1Mbyte/sec.
USB and Ethernet interface(Order no. L50-02) :
USB for serial access to PC/Notebook,Ethernet link to network.
Process signal interface, digital and analogue in- and outputs(Order no. L50-03) :
To monitor further process magnitudes like revolution, torque etc. With assistance of the formula editor efficiency and other magnitudes can be deduced and be applied as control parameters.
Flicker meter(Order no. L50-04) :
Compliant to EN61000-4-15. The evaluation of the voltage fluctuations by currents up to 16A compliant to EN61000-3-3,by currents up to 75A compliant to EN61000-3-11.
Event triggering(Order no. L50-05) :
Operates in the background of the normal mode and can be conditioned for max. four measurement values u,i,p coming from different measuring channels. At a sampling rate of 3Msamples/s peaks and breaks are identified down to a resolution of 330nsec. Display in the scope menu with 50% pre/post-trigger. The sampling values are available via interface. Further description see below.
Star to delta conversion(Order no. L50-06):
for 3phase-3wire systems. Further description see below.
Harmonics up to 99th for U,I,P,Q and S (Order no.L50-08):
Current, voltage and power are analysed up to 150kHz on fundamentals ranging from 0.1Hz to 20kHz. Evaluation of inter-harmonics is possible by dividing the given fundamental to a lower one using it as reference. With use of the sampling values the harmonic analysis up to 1.5MHz on a external PC is given, e. g. with the ZES ZIMMER software TERM-L5.
CE Harmonics (Order no. L50-09)
Up to the 40th, for currents up to 16A in compliance with EN61000-3-2,for currents from 16A to 75A in compliance with EN61000-3-12
DSP Modules (Order no. L50-010)
Necessary to operate particular options.
