| SKF Microlog AX 分析仪 － 高级的数据采集/ FFT频谱分析仪 | SKF Microlog Analyzer AX是SKF现今所提供的最先进的大屏幕分析仪。
SKF Microlog AX是一个功能全面，4通道，高性能路径和非路径的便携式数据采集器/FFT分析仪。
AX新特性能让您快速地捕获大范围的振动数据。AX分析仪提供的灵活性应用程序支持，对您公司的具体预防性维护流程非常重要。
主要特征:
* 为了快速采集数据可同时进行三轴或4通道测量
* 806MHz Xscale处理器意味着更快的实时效率和显示更新
*坚固的，IP65防尘防水等级的设计, 保证了用于工业环境下的可靠性
* 可充电的锂电池可支持8小时连续数据采集
* 大屏幕 6.4" VGA彩色显示能在任何光线下方便查看和分析。
与SKF @ptitude软件配套使用可做更深入的分析和报告
SKF Microlog AX既能与SKF @ptitude Analyst 4.1软件配套使用于单个用户，它还适用与SKF @ptitude Monitoring Suite网络用户连接。增加SKF @ptitude决策支持模块,能与您设备的CMMS或EAM系统通信并通过确定可能的故障和指示适当的行动来自动实施可靠性维护决策的制定。
SKF Microlog AX应用程序模块化定制
SKF Microlog AX的模块化设计能让客户选择应用程序模块来满足他们的个别需求。
* AX-M系列? 4-通道非路径/2-通道或同步的三轴路径分析和已预装的2-通道平衡模块。AXM能升级到更高级别的AX-S或AX-F系列。
* AX-S系列? 具备AX-M所有的功能,再加上敲击测试和数据记录仪功能模块
* AX-F系列?通过增启停机模块(RuCd), 频率响应功能模块(FRF)和检查一致性模块,来进一步地提高性能。
以上所有的模块也都能分别订购. |
| SKF Microlog AX 分析仪 － 强大的软件来完善您的分析系统 | AX能轻松的使用4－通道非路径振动信号和工艺变量测量和在10 CPM（0.16HZ）至4,800,000CPM(80 kHz)范围内进行一级或两级静态或动态耦合动平衡。轴承评估的执行使用了通过工业认证的SKF加速度包络技术。AX采用了最新的先进模拟和数字电子产品，包括数字信号处理（DSP）和高分辨率Sigma-Delta A/D转换器，保证了快速精确的进行数据采集。
SKF @ptitude分析专家提供快速、有效和可靠的存储功能，将分析和检索复杂机器数据信息迅速传达到您的整个组织。
* 不论新手还是有经验的用户都易于学习和使用
* 兼容与其他软件程序和系统
* SKF @ptitude分析专家优先选项功能让您随心所欲工作
SKF @ptitude分析专家是SKF@ptitude监测套件的一部分，监测套件是一个全面的软件套件，它能整合SKF便携式和在线单元采集的大量数据 。 | | | | 敲击测试模块
碰撞或敲击测试是一个通过执行撞击测试来激发并测量其机器固有频率。这有助于确定共振是否是形成高噪音或振动严重程度的原因或者是否有一个潜在的机械问题。 | 记录仪模块
从传感器连接到AX的信号能以标准的WAV文件被数字式记录和储存。这些文件可以通过电子邮件发送或直接传输到SKF @ptitude分析专家用于后期处理。SD卡的储存能力能使用户记录连续多个小时的原始数据。 | 频率响应功能模块
FRF模块通过使用标准校正锤执行模块分析，建立了机械结构特征（质量，硬度和阻尼）。测量结果可以被输出计算并赋予样式形状。当机器运行时，模块也能测量在两个传感器中的转移函数（比率）测量可以被输出计算和赋予运行偏离形状（ODS）。 | SKF Microlog AX提供快速的数据采集和分析。大屏幕能方便的在任何光线下查看。 |
|
| SKF Microlog AX 分析仪 － 技术参数 | 性能
信号输入：加速度，速度，位移(从手持式或安装传感器), AC/DC传感器, 压力传感器，温度传感器, 转速针和手动输入
测量参数：加速度，速度，位移，gE，温度，相位，电压，用户指定
测量类型：总值，频谱，时域波形，相位，轨迹，轴中心线
输入通道：
* CH1: 6-针 Fischer CH1, CH2, CH3,CH4(labeled R) (ICP./AC/DC 输入),strobe out
*CH2: 6-针 Fischer CH2 & CH3(ICP./AC /DC 输入), +5 V tacho out.
* USB HOST/ CH R/:7-针 Fischer R (ICP. /AC/DC 输入), USB HOST, audio out
* USB DEV / TRIG /PWR: 7-针 Fischer USBDEV, 充电, ext trigger aux, +5 V tacho out
输入信号范围：最大±25 V
信号：RMS /Peak / Pk-Pk / True Peak / True Pk-Pk
传感器检查：Bias Voltage Integrity (o/c and s/cdetection)
自动范围：有
动态范围：>90 dB
频率范围：DC 至 80 kHz
轴承状态：gE
gE 过滤器: 5 Hz ? 100 Hz, 50 Hz ? 1kHz,500 Hz ? 10 kHz, 5 kHz ? 40 kHz
FFT分辩率：100 ? 25,600 线
时间区间长度：256 ? 65,536 采样
平均：RMS, 时间, 峰值
报警：总值和频谱 (峰值和RMS级别)
外壳
大小：220 x 220 x 71 mm
重量：1.54 Kg
显示: 6.4" TFT VGA, Backlit Color LCD(640 x480 分辨率, 18 位颜色) | 环境
密封：EN60529 IP65 (防尘防水)*pending
落地实验: 1.2 m (4 ft) ? To MIL STD-810F (with stand retracted)
温度级别：
* 操作温度：?10 至 +60 °C (+14 至 +140°F)
* 储存温度：?20 至 +60 °C (?4 至 +140 °F)
* 湿度: 10 to 90 % RH, 在 0 to +50 °C (+32 to+122 °F)非冷凝
振动：MIL STD-810 运输
认证：
* CE 认证 .
* CSA Class I, Div 2 Groups A, B, C & D . *pending
系统
通迅：
* USB 1.1 (后面板和固定座) .
* Microlog protocol & Microsoft . ActiveSync
.用户指示器：蓝色,绿色,黄色和红色LED
电池: 6600 mAhr锂电池(至少8小时连续工作)
电池充电：通过固定座式充电或外部充电
操作系统： Microsoft . Windows .内置 CE 6.0
处理器：Marvell 806 MHz PXA320
DSP：Freescale DSP56311
储存器
Internal RAM:
* 128 MB DDR SDRAM .
* 128 MB NAND 闪存 .
SD卡：可支持高达4GB
主机软件
SKF Microlog AX 系列要求 SKF @ptitude分析专家版本 4.1或更高，USB通讯。 | | | 启停机模块
这个模块分析机器噪音或振动等级随着速度，时间或负荷（应用瞬变现象）而变化的数据来建立机器的临界/共振速度。这个模块能同时获取噪音或振动信号外加转速计信号并形成时域波形（一个WAV文件）储存数据用于进一步的分析。 | 一致性检查模块
一致性检查功能使AX转变成一个用于每天定期检查和维护的工具。一个自动化的评估会比较振动水平与既定的限定，并显示一个通过或失效指示来检查该产品是否符合预定的质量指标或要求标准。 |
|
| SKF Microlog AX 分析仪 － 订购信息 | SKF Microlog AX-F系列数据采集器/FFT分析仪
AX-F [CMXA 80-F-K-SL] 标准套件包括：
* CMXA 80-F-SL单元, 4-通道非路径测量, 2-通道或同步三向路径测量和一级或两级静态或动态耦合动平衡应用程序, 敲击测试,数据记录仪,启停机RuCd, 频率响应功能FRF和一致性检查模块。
* CD-ROM, 用户手册, 工具
* USB/电源分配器电缆[CMAC 5019]
*USB/A to B 电缆 [CMAC 6104]
* 固定座 [CMAC 5068]
* 电池组[CMAC 5070]
* 电缆,电源线, UL 110, US [CMVA 3351]
* 电源适配器/电池充电器 [CMAC 5022]
* 两个 (2) 加速度传感器[CMSS 2200]
* 两个(2) 螺旋形电缆, 传感器用，[CMAC 5209]
* 两个(2) 磁座, 中型，传感器用
* 1-1/2" (3.81 cm) 直径[CMSS 908-MD]
* 硬壳手提携带箱[CMAC 5069]
* 软壳箱 [CMAC 5071]
* 两个(2)手提带 [CMAC 5072]
* 肩带 [CMAC 5073]
* 两个(2)屏幕保护 [CMAC 5074]
* Fischer 接口防护帽[CMAC 5075]
* 1 GB SD 卡 [CMAC 5077]
* 同样可作为单独附件
SKF Microlog AX-S系列： 4-通道非路径/2-通道路径或同步的三轴路径，动平衡, 敲击测试和数据记录仪模块SKF Microlog AX-M系列： 4-通道非路径/2-通道路径或同步的三向路径测量和动平衡测量模块
现场升级到 AX 系列
* X 系列敲击测试模块现场升级[CMXA 80-BMP-SL]
* AX 系列数据记录仪模块现场升级 [CMXA 80-REC-SL]
* AX 系列启停机模块现场升级[CMXA 80-RUCD-SL]
* AX 系列频率响应功能模块(FRF)现场升级 [CMXA 80-FRF-SL]
* AX 系列一致性检查模块现场升级[CMXA 80-CTC-SL]
* AX-M 到 AX-S 系列现场升级[CMXA 80-AXM/S-SL]
* AX-M 到 AX-F 系列现场升级[CMXA 80-AXM/F-SL]
* AX-S 到 AX-F 系列现场升级[CMXA 80-AXS/F-SL]
可选附件
许多附件可以用来补充AX系列 | 硬件
* 激光转速计套件 [CMAC 5030-K]
* 带有磁座的鹅颈式固定架 [CMAC 5035]
* Microlog 现场动平衡套件 (带有光学传感器)[CMCP 850-01]
* Microlog 现场动平衡套件 (带有激光传感器)[CMCP 850-02]
* Microlog 现场动平衡套件 (带有激光传感器)[CMCP 850-03]
* AC / DC 电流夹 [CMAC 5208]
* 红外温度探测枪[CMAC 4200-SL]
* 光学相位基准套件 [CMSS 6155X-K-CE]
* 激光相位基准套件 [CMSS 6195AX-K-CE]
* 带有加速度传感器的力锤套件可测量210克以上的质量物体 [CMAC 5056-GXHK-1]
* 带有加速度传感器的力锤套件可衡量56克以上的质量物体 [CMAC 5057-GXHK-2]
* 只有力锤组件[CMAC 5058] .
电池和供电源
* 带有通用电源的电池充电器[CMAC 5076]
加速度传感器
* 三轴向加速度传感器套件[CMAC 4370-K]
* 小型加速度传感器,带两米电缆, 带有磁座[CMSS 2111]
*调频加速度传感器 [CMSS 2114]
* 加速度传感器, CSA 认定 [CMSS 797-CA]
电缆
* BNC 转速针输入 (1米) [CMAC 5211]
* Ch X 信号输入延长电缆 (5米)[CMAC 5026]
* Ch X 信号输入延长电缆 (10米)[CMAC 5037]
* 转速针 (5030-K) 延长电缆 (5米)[CMAC 5043]
* 转速针 (5030-K) 延长电缆(10米)[CMAC 5044]
* 电缆接头转换器, 2-针 Mil/BNC [CMAC 3715] .
* 三轴向加速度传感器电缆，它与三轴向加速度传
* 感器套件CMAC 4370-K配套使用[CMAC 5009]
* 声频耳机电缆 [CMAC 5023]
国际标准附件
说明:
国际电源线附件提供2 套电源线，北美标准电源线和所要求的国际电源线。
* 电源线, 澳大利亚[CMAC 4222-AU]
* 电源线, 瑞士[CMAC 4222-CH]
* 电源线, 丹麦[CMAC 4222-DU]
* 电源线, 欧洲[CMAC 4222-EUR]
* 电源线, 以色列[CMAC 4222-IL]
* 电源线, 意大利[CMAC 4222-IT]
* 电源线, 日本 [CMAC 4222-JP]
* 电源线, 英国 [CMAC 4222-UK]
北美的电源线都使用全新的装置
产品服务方案
一系列产品支持方案可用来保护你的投资。请联系当地SKF可靠性系统销售代表获取附加信息。 |
|
|
|

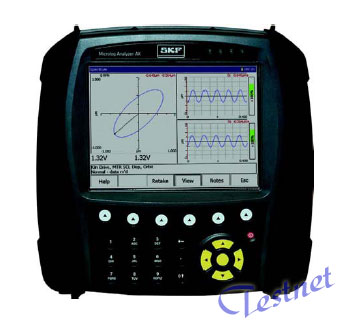

![振动及动平衡分析仪 Microlog AX [瑞典SKF]](../imagesView.php?name=SKF_MicrologAX_B.jpg)
