| 型号 | MR8740 | MR8741 |

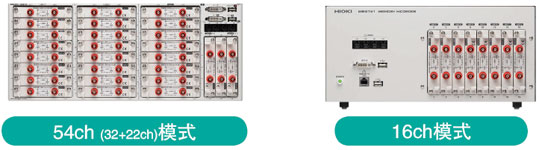

| 通道数 | 【分区Ⅰ：模拟单元16块】模拟32ch+逻辑标配8ch~
【分区Ⅰ：模拟单元13块+逻辑单元3块】模拟26ch+逻辑56ch(逻辑标配8ch+逻辑单元48ch)
【分区Ⅱ：模拟单元11块】模拟22ch+逻辑标配8ch~
【分区Ⅱ：模拟单元8块+逻辑单元3块】模拟16ch+逻辑56ch(逻辑标配8ch+逻辑单元48ch)

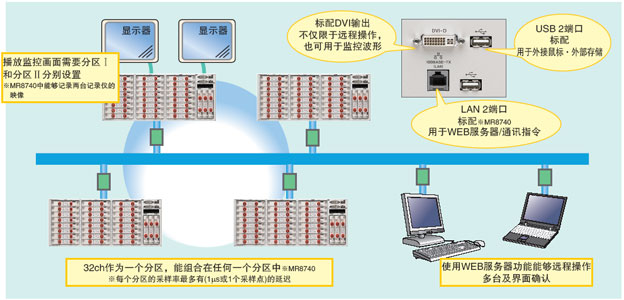

※由分区Ⅰ和分区Ⅱ两个分区组成
※分区Ⅰ和分区Ⅱ通过触发，可实现同时开始(内部需设置) | 【模拟单元8块】模拟16ch+路基标配16ch~
【模拟单元5块+逻辑单元3块】模拟10ch+逻辑
64ch(逻辑标配16ch+逻辑单元48ch) |
※模拟单元的ch间与主机间绝缘，逻辑单元的ch以及标配逻辑端口的ch全部与主机共地 |
| 测量量程(20div满量程) | 5mV~20V/div，12档量程，分辨率：量程的1/100(使用8966时)
5mV~20V/div，12档量程，分辨率：量程的1/1600(使用8968时) |
| 最大输入电压 | DC 400V(使用8966/8968时，可以输入端口间的安全上限电压) |
| 对地间最大额定电压 | AC,DC 300V(输入和主机间绝缘，输入ch~框架间，各输入ch间安全的上限电压) |
| 频率特性 | DC~5Hz(-3dB，使用8966时)，DC~100kHz(-3dB，使用8968时) |
| 最快采样速度 | 分区Ⅰ：32ch同时20MS/s，分区Ⅱ：22ch同时20MS/s
※同一采样速度，分区间的延迟为1μs或一个采样点所有通道同时20MS/s | 所有通道同时20MS/s |
| 时间轴(存储时) | 5μs~5min/div，26档量程，时间轴分辨率100点/div，时间轴扩大：×2~×10共3档，压缩：1/2~1/20,000共13档 |
| 测量功能 | 存储(高速记录)，FFT |
| 存储容量 | 16MW/ch(固定)，共864MW | 16MW/ch(固定)，共256MW |
| 外部记录装置 | USB2.0 |
| 显示 | 无(数字DVI端口，各分区一个，800×600点) | 无(数字DVI端口一个，800×600点) |
| 外部接口 | 【LAN】100BASE-TX(对应DHCP，DNS，FTP服务器，WEB服务器)
【USB】USB2.0系列A插座×2(通过鼠标操作) |
| 电源 | AC100~240V,50/60Hz(350 VA max.) | AC100~240V,50/60Hz(120 VA max.) |
| 体积及重量 | 480W×177H×505D mm，10.8kg(仅主机) | 350W×160H×320D mm，5.4kg(仅主机) |
| 附件 | 说明书×1，通讯指令表(CD-R)×1，电源线×1 | 说明书×1，应用软件(波形WV/通讯指令表)×1，电源线×1 |
|

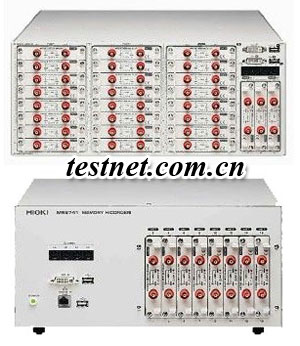

![存储记录仪 MR8740／MR8741 [日本日置]](../imagesView.php?name=HIOKI_MR874041_B.jpg)
