DEWESoft 电力分析仪 DEWESoft [奥地利DEWESOFT]
【名称】DEWESoft 电力分析仪
【型号】DEWESoft
【厂商】奥地利DEWESOFT(欧洲)
【简介】DEWESoft电力分析仪具有功能3相精密电力分析仪;多功能3相精密电源转换器分析仪,1MS/s采样率,高带宽;燃烧分析仪,支持电荷型压力传感器和角度测量;辅助信号输入通道,模拟,CAN等

已有[345]人浏览

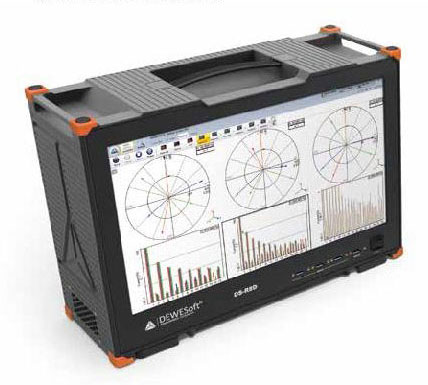

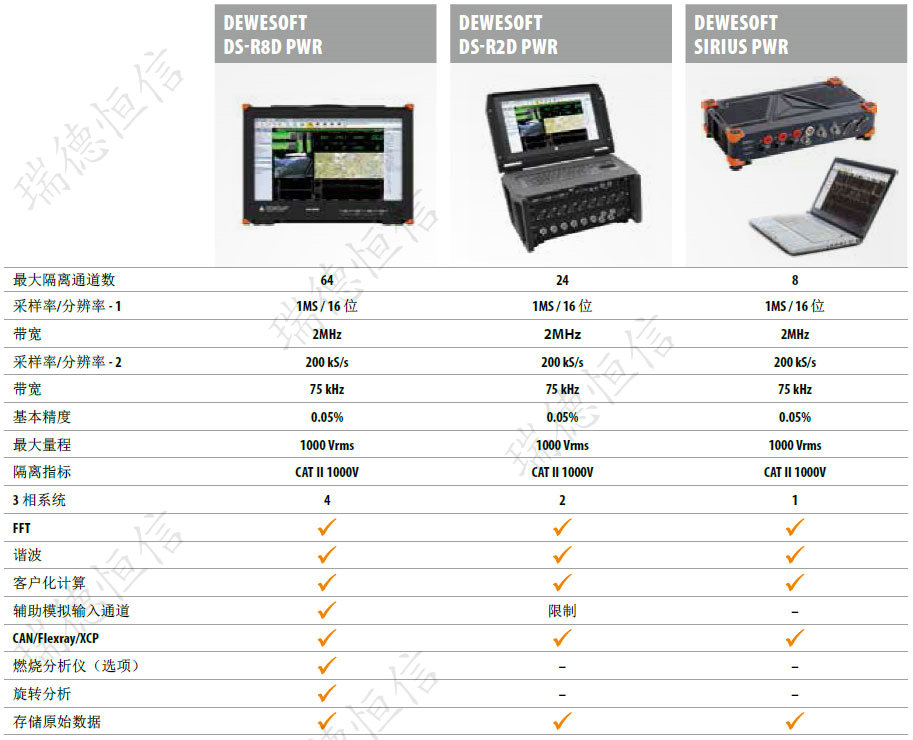

DEWESoft 电力仪器——高带宽高精度电力分析仪 SIRIUS R8D POWER

* 多功能3相精密电力分析仪
* 多功能3相精密电源转换器分析仪,1 MS/s采样率,高带宽
* 燃烧分析仪,支持电荷型压力传感器和角度测量
* 辅助信号输入通道, 模拟, CAN等

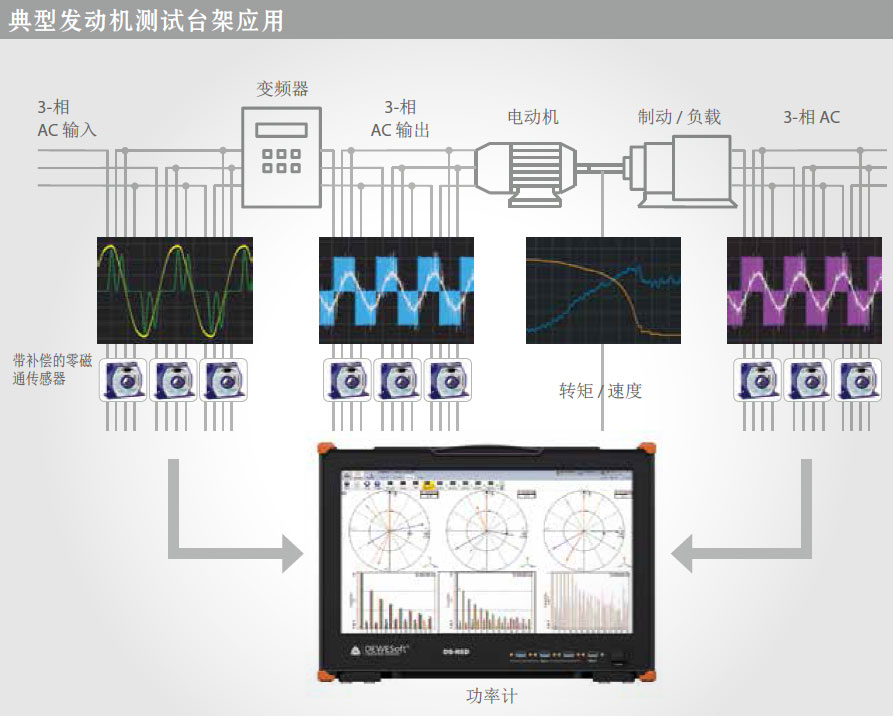

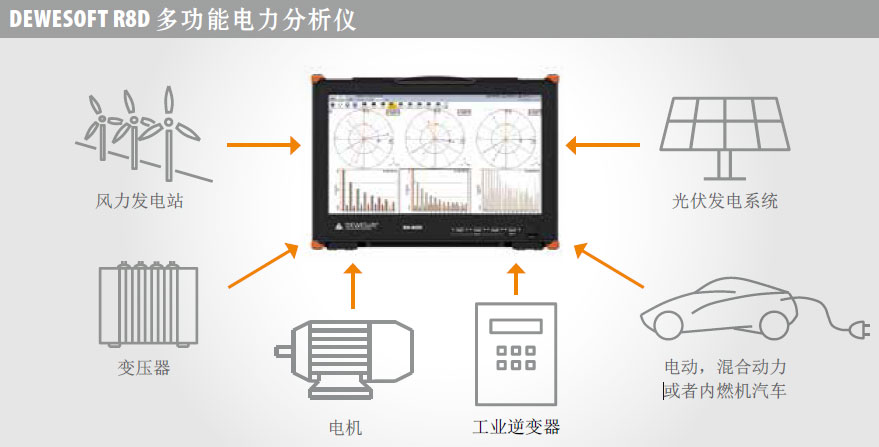

DEWESoft电力分析仪完全适用于当代电力测量应用。我们可以测量AC、DC和逆变器应用中的参数可以和其它额外的模拟和数字通道同时测量。如果客户有额外的测试需求,要同时测量CAN总线,电池的电压和温度等,所有这些参数可以使用功能强大的DEWESoft Power 软件一并采集:

DEWESoft 电力软件
DEWESoft软件中的电力测量POWER选项,是计算功率、谐波及其他参数的强大工具。该工具箱是许多功能特性的组合,使用DEWESoft硬件可适用于几乎所有的应用。
除了精确校准,频率计算是该软件的一个重要特点,不仅适用于50Hz、60Hz,也适用于16.7、400、800 Hz,以及DC和变频(驱动器)。SIRIUSi-HS-HV/LV模块高速采样(最高可达1MS/s/ch)为脉宽调制(PWM)信号(180KHz)的采集和有功、无功功率、功率因数等的计算提供了保证!

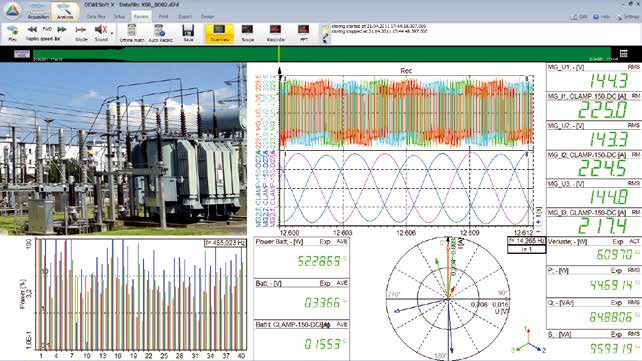

电力模块已经预置了自动生成的显示界面,如矢量分析和谐波监测数据都能完美的在线显示。同时可计算更多的电力品质参数,如谐波、间谐波、THD、对称分量、闪变等等。配合集成的计数器输入、视频及CAN-bus接口,我们可以采集多种数据。通过附加的数学通道,我们可以计算扭矩、角速度等参数,甚至可以在线计算效率。
接线原理图
不同的接线原理允许所有可能的接线方式,例如星型连接,三角连接,V型连接,Aron 连接,星型和三角组合连接。当然可以包含电流或者不包含电流通道。

电力计算频率计算


使用软件PLL计算频率,精确度非常高(mHz)。用一台仪器就能测量多个电力系统的频率。通过 DEWESoftTM采集的数据可以以多种不同方式显示。
示波器矢量示波器
* 显示类型可选
* U1、U2、U3、U12、U23、U31: 支持线电压或相电压
* 单窗口最多可同时显示8个波形
* 支持在线缩放
* 波形直接存储
* 3相系统矢量图
* 显示各次谐波
* 同时显示多个矢量图
* 同时显示多个电力系统
* 使用“透视”功能直接进行相位比较
记录仪X/Y 记录仪
* 记录独立区间的所有参数
* 自定义独立区间显示
* 自由缩放
* 高速(满采样率)或者低速记录 (e.g. 600 sec.)
* 细节放大,直接查看脉冲宽度
* 在线生成轨迹
* P & Q 图示例
FFT - 谐波分析
* U, I, P 和 Q
* 谐波阶次的单独设置,包含直流分量(例如:20kHz 采样率 = 200次谐波 @ 50 Hz)
* 间谐波的组值或单一值
* 依据 EN 61000-4-7 标准
* 校正计算频率到实际真实频率
* 总谐波失真(THD),偶次THD,奇次THD
* 每个参数可作为触发通道
* 消除背景谐波
* 可选自定义组模式谐波和间谐波。可选BIN数和频率组- “200 Hz“ 基于 EN 61000-4-7 (需要OPT-DB 选项)
全频 FFT - 频率分析闪变
* 除了谐波 FFT外,支持全频FFT
* 可对所有频率进行全频FFT分析
* FFT 模式触发
* 可定义滤波器(汉宁窗, 汉明窗, 平顶窗, 矩形窗…)
* 依据 EN 61000-4-15
* 灵活间隔的PST 和 PLT
* 独立设置计算时间间隔
* Pinst , du, dumax , duduration
* 闪变释放(电流闪变)
故障记录仪
* 所有电量参数都可以作为触发通道
* U, I, P, Q, S, D, cos φ, 功率因数 ...
* 各次谐波
* 正相、反相和零序分量
* 快速电脉冲检测 (可达MS/s)
* 数学通道(rpm, 转矩, 效率,…)
边缘触发,滤波边缘触发和窗口触发
上升沿触发
下降沿触发
窗内触发
窗外触发
其它触发功能: 脉宽触发,窗和脉宽触发,斜率触发,FFT和时间触发
标定/精度旋转和扭振振动测量
由于在频域具有校准功能,所以计算可以达到很高的精度。
使用这一独有的技术,从DC到1MS/s,频率的信号幅值和相位在全频范围内都可以得到修正。
所有内部曲线(例如滤波器响应曲线)都可以在软件和传感器库中得到修正,包括所有的电流钳,罗氏线圈,传送器或者所有以前用过的传感器。
扭振是旋转部件在旋转过程中由于角速度不稳定引起的相对于角座标的振动,常见的旋转部件包括齿轮箱,曲轴或离合器等。扭转力过大或振动过大均可导致材料疲劳、非正常磨损等,时间一长便会引起设备损坏。许多情况下,设备损坏前,扭振往往被人们忽略。一般说来,振动噪声是扭振发生的唯一迹象。

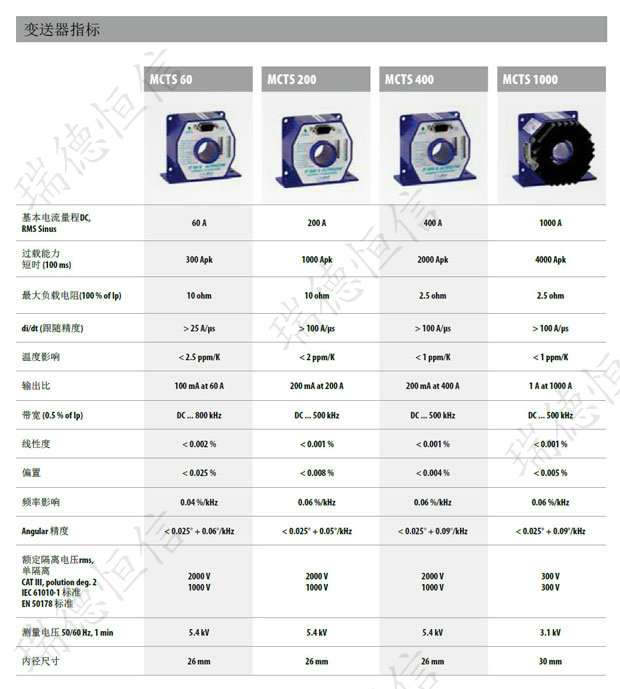

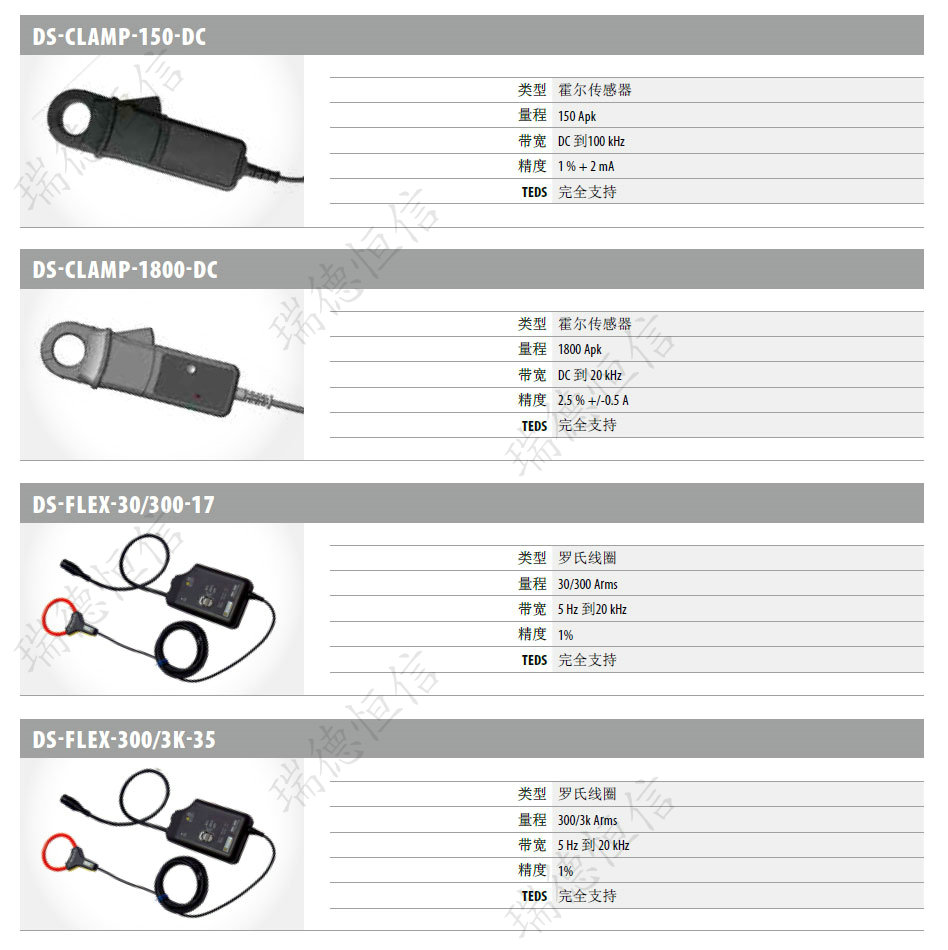

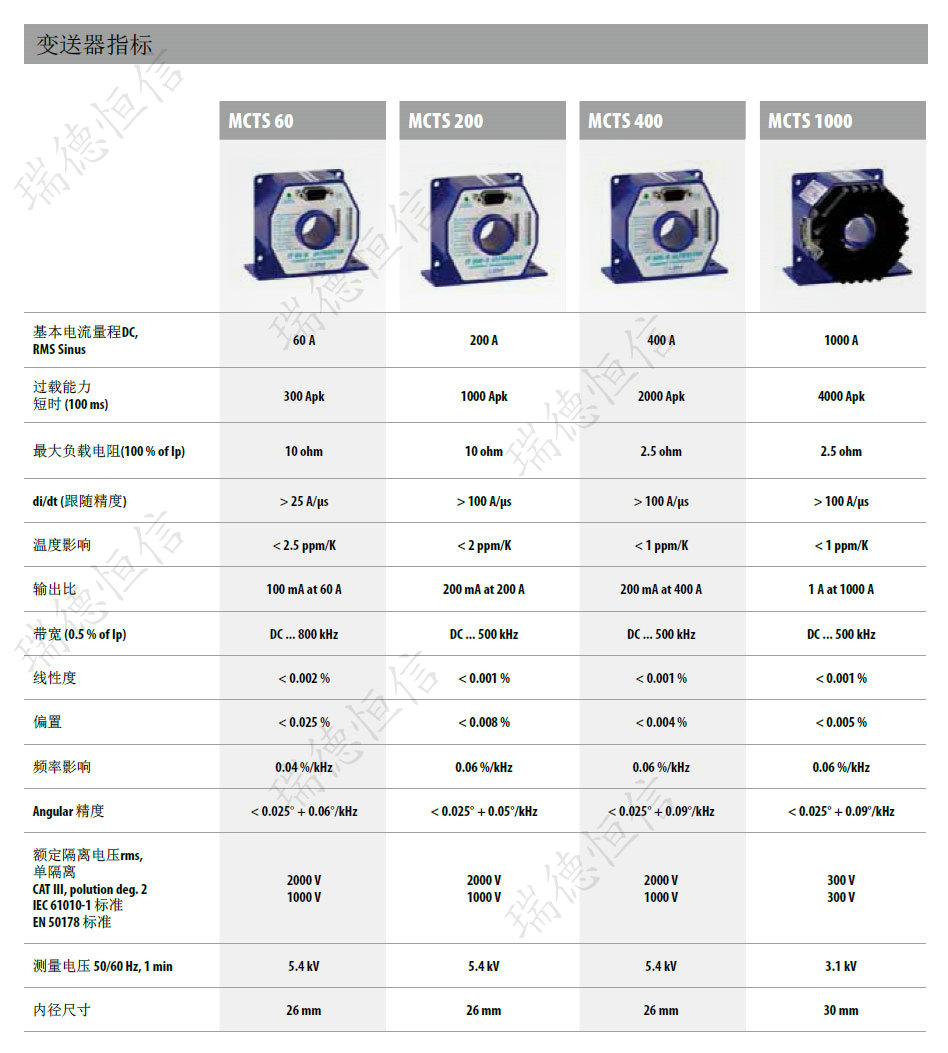

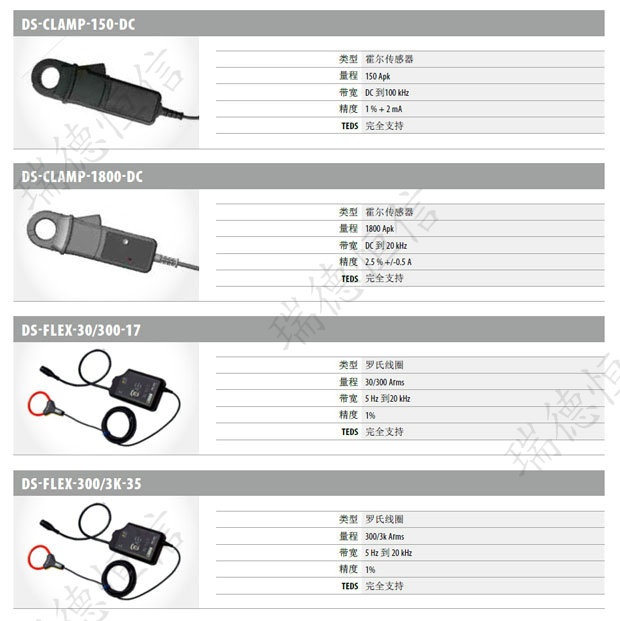

高精度电流变送器-零磁通带补偿(点击弹开放大看原图)电流钳——AC/DC(点击弹开放大看原图)
