数据采集记录仪 Echelon [美国Hi-Tech]
【名称】数据采集记录仪
【型号】Echelon
【厂商】美国Hi-Tech(美国)
【简介】Hi-Techniques公司的Echelon系列数据采集系统提供实验室所需要的高质量放大器和信号调理器功能,并且其坚固又便携的机箱内配备了各种灵活的连接方式。您不再会因选择了坚固机型而被迫放弃对高性能的追求。

已有[3021]人浏览

Echelon开启坚固型数据记录仪新篇章
重新定义坚固型数据采集系统,既是强大的实验室设备-又是坚固的外场设备EchelinkTM接口

Hi-Techniques公司的Echelon系列数据采集系统提供实验室所需要的高质量放大器和信号调理器功能,并且其坚固又便携的机箱内配备了各种灵活的连接方式。您不再会因选择了坚固机型而被迫放弃对高性能的追求。
Echelon 将满足您的一切需要。
低功耗设计,多种内部/外部供电方式可选,适用于任何场合
紧凑的模块化设计,能够无限扩展通道数量
最高每通道 1M S/s 采样率连续长时间记录到坚固的、可移动的存储介质
内置信号调理器,支持各类传感器
可查看模拟/数字输入,视频,车辆数据,GPS频率信号
基于LiveCalcTMDSP 技术的实时数据分析,滤波以及数据压缩

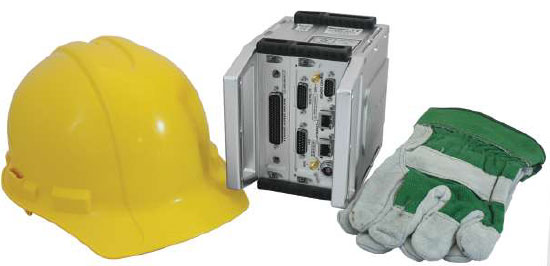

适用于在极端恶劣环境下工作。坚固密封的机身确保仪器防水、防尘、抗冲击、抗振动,且能适应极端温度
可在远距离下实现分布式采集和扩展
支持远程控制和实时数据显示

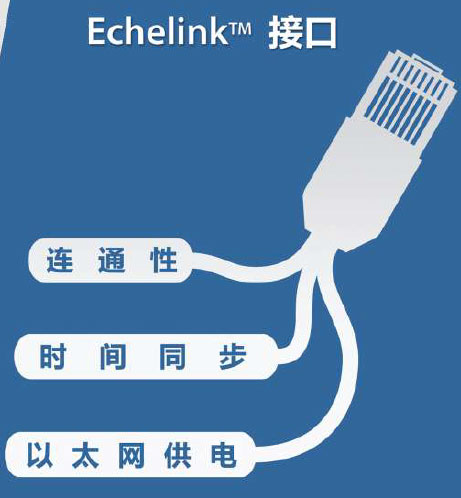

Hi-Techniques公司的EchelinkTM接口支持通过单根以太网线进行远程控制、供电及系统同步。此设置增加了系统配置的灵活性,降低了设置的复杂度,而且重量也比同类移动式数采产品轻很多。
其核心能力包括:
* 连通性
整个系统能够实时控制与显示数据。单键操作即可进入预览模式实时查看数据。采集到的数据可保存到本地存储介质中,供调出进行事后分析。
* 时间同步
多台Echelon设备间的同步意味着可以无限扩展通道数量。仅仅通过单根以太网网线的连接,就可以从任意一台Echelon机器,外部PC,或其他无线移动设备来控制开始或结束采样。长距离下也能通过内置GPS/IRIG时钟模块,或者任何遵循IEEE 1588精密时钟协议(PTPv2)的主控设备来实现与绝对时间进行同步。
* 以太网供电
EchelinkTM接口通过以太网连接(PoE)可为远端Echelon系统提供20W的供电能力。PoE可对远端Echelon系统进行操控或者对远端系统电池模块进行充电。

极端环境下的工作性能
Echelon的设计宗旨是:一台能够在恶劣的移动环境中依然稳定高效工作的测试仪器。它的关键性能特点如下:
IP 67环境防护等级,防尘防水
Echelon模块采用高强度的密封措施以确保其滴水不进,徽尘难入。机器不使用时,可以用防水盖帽套住前面板上的接口,以起到更好的防护作用。
-40℃至+85℃工作温度
采用低功耗/低发热设计架构,专门选材于工业温度级元器件,采用热缓冲技术,确保机器在最恶劣的气温条件下也能高性能发挥。
三轴100g抗冲击防护
选用轻质元器件,小型板卡设计,机箱内部尽可能少的接线,以承受最高100g的冲击
低功耗架构
Echelon充分发挥了移动计算机技术的优势,以最少的能耗来提供最高的性能。

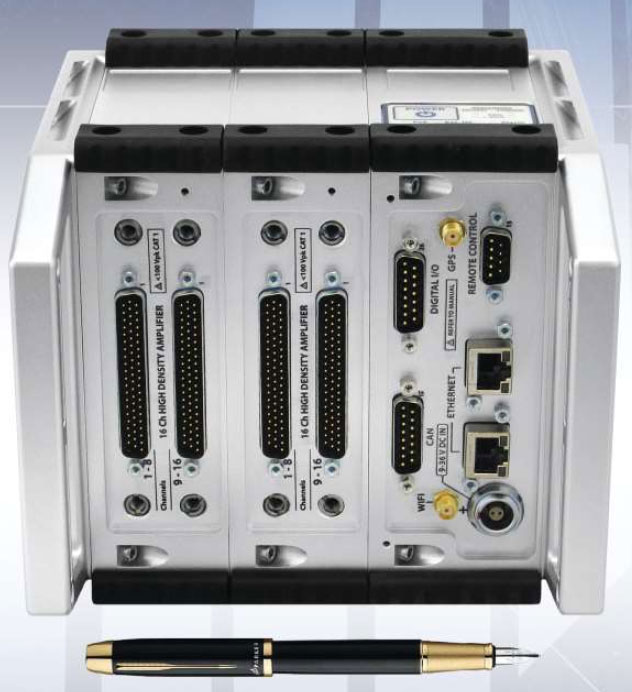

小巧的体积
以最小的机箱尺寸,提供行业内最佳的实验室级高性能。
多种安装方式可选
Echelon设有各类安装孔和附件,使其可以在任何位置角度下都能保证安全牢固的物理连接。

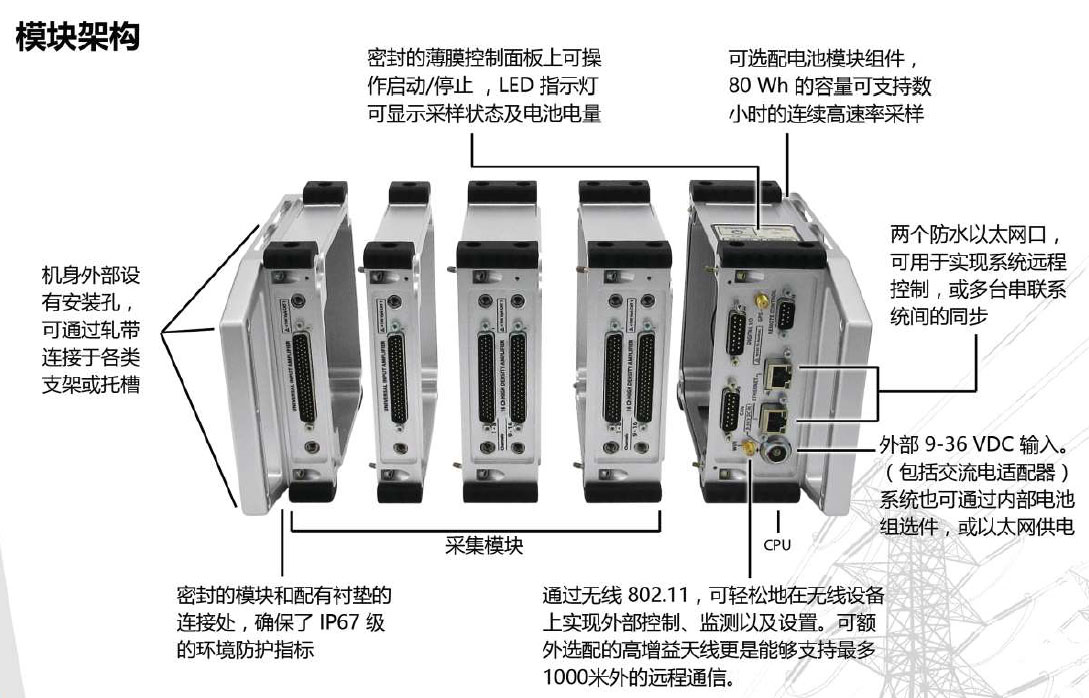

Echelon采集模块
  一台数据采集系统的性能高低取决于其采样能力。 Echelon配置的放大器具备市面上最高的精度。差分零漂移放大器能够确保测量的稳定性,哪怕是在最极端的温度环境下。
  Echelon的各类输入模块可连接几乎所有类型的传感器和输入接口,可谓是将配置的灵活性做到了极致。分布式模块化设计架构也方便根据试验需要进行插拔增减。
高密度模块:8或16通道|EM-HD(O)
高密度输入模块最多配备16个通道,采样率100kS/s,24-bit,支持桥路,热电偶,IEPE或电压输入,通过软件操作即可轻松配置。零漂移放大器支持1/4桥,1/2桥和全桥。每个通道都有双极型 1 -10 V 激励源 ,最高可输出30mA,支持各种类型的桥式传感器。每个模块上的第1和第9通道更是可以输出100mA,来支持LVDT等大电流传感器。另可额外选配接线盒,提供20V,4mA激励,以连接ICP/IEPE传感器 ,输入电压范围可至±200v。
超高密度模块:32通道|EM-UHD
超高密度输入模块配备了32个通道,采样率 20ks/s , 24bit , 支持桥路或电压输入,通过软件即可配置。零漂移放大器支持1/4桥 ,1/2 桥和全桥。 每8个通道可选择单极性5V或10V激励源,每16个通道总共可输出250mA , 支持各种类型桥式传感器。
高电平模块:8或16通道|EM-HL(O)
高电平输入模块最多配备16个通道,采样率100kS/s,24-bit,每通道置有单级型激励,最高输出15V,支持高电平传感器。输入电压范围可达±100V。高电平模块另有8通道和模拟输出选项,如有需要请联系销售。
高速模块:4通道|EM-HS
高速万能输入模块拥有同类产品中的最佳性能 ,它具备4通道独立的1MS/s数字转化器,内部调理器支持所有传感器及信号类型。可通过1/4桥,1/2桥,全桥连接到应变、载荷、力、压力、压阻传感器;可直接连接桥路,热电偶,流量,ICP/ IEPE和MEMS传感器。
视频模块:6通道|EM-VM
视频输入模块直接支持最多6台USB相机,可进行同步,实时视频显示,以及存储等操作。高速摄像机可通过IEEE 1588 (PTPv2)或IRIG/GPS连接同步与显示高速视频直接存储到高速介质中,可在 Aspire 软件中查看。
隔离型热电偶模块:16通道|HT-TCS
高性价比的坚固型隔离热电偶模块可通过专门的 CAN 接口连接到Echelon,单个模块配备16个隔离的热电偶通道,每通道采样率10S/s, 或100S/s。一个CAN接口最多可以串联4个热电偶模块 ,即最多64个辅助热电偶通道。隔离型热电偶模块可与Hi-Techniques公司Echelon,Synergy数采配合使用 ,或者可以通过CAN连接单独使用。

采集多种类型的数据
同时存储与分析传感器数据,汽车数据,GPS,和视频...仅需一台仪器,让您分身有术!

高密度模块
超高密度模块
高电平模块
高速模块
视频模块

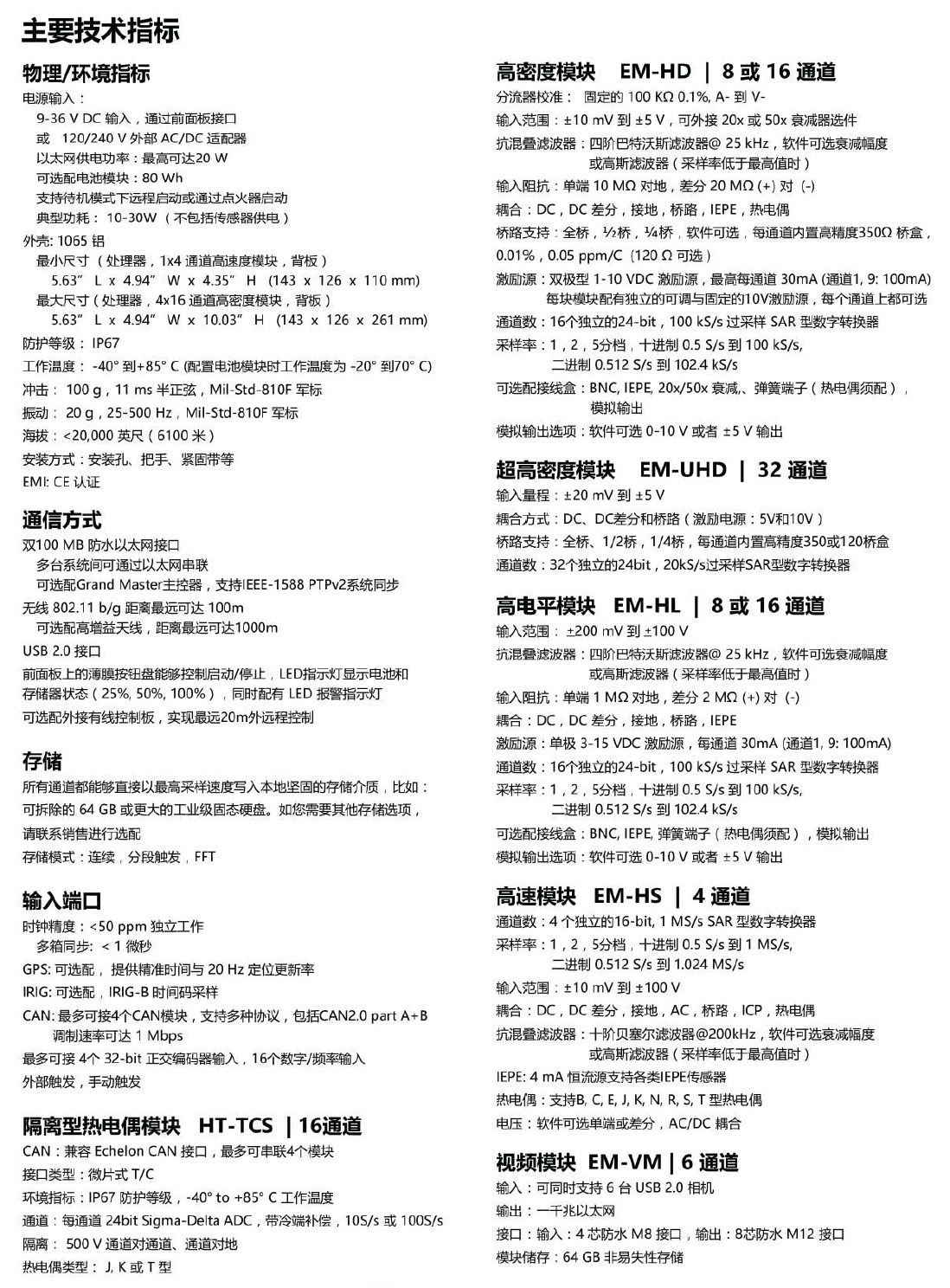

型号
EM-HD(O)
EM-UHD
EM-HL(O)
EM-HS
EM-VM
通道数
8或16
32
8或16
4
6
采样率(每通道)
100KS/s(10us)
20KS/s(50us)
100KS/s(10us)
1MS/s(1us)
最高30帧/秒
分辨率
24-bit SAR
24-bit SAR
24-bit SAR
16-bit SAR
最高1280p
量程
±10mV到±5V
最高±250V*
±20mV到±5V
±200mV到±100V
±10mV到±100V
N/A
传感器供电
1到10V双极激励
5V或10V
3到15V单极激励
1到10V双极激励
3 to 15V单极激励
5V
支持传感器类型
电压,桥式,IEPE*,热电偶*
电压,桥式
电压,IEPE*,已调理传感器
电压,桥式,热电偶,IEPE,已调理传感器
USB相机

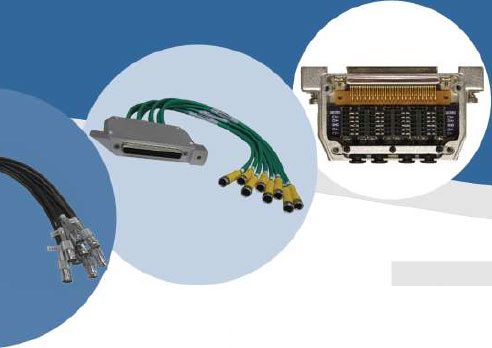

接线转接支持
IEPE,AC,20x,50x,弹簧端子
DB104
IEPE,AC,弹簧端子
BNC,弹簧端子
USB,以太网
模拟输出选项
可通过软件选择
±5V功0-10V输出
N/A
可通过软件选择
±5V功0-10V输出
N/A
N/A
      * 须外接转换盒
CPU处理单元模块:DIO,CAN,GPS/IRIG,WiFi/EM-CPU

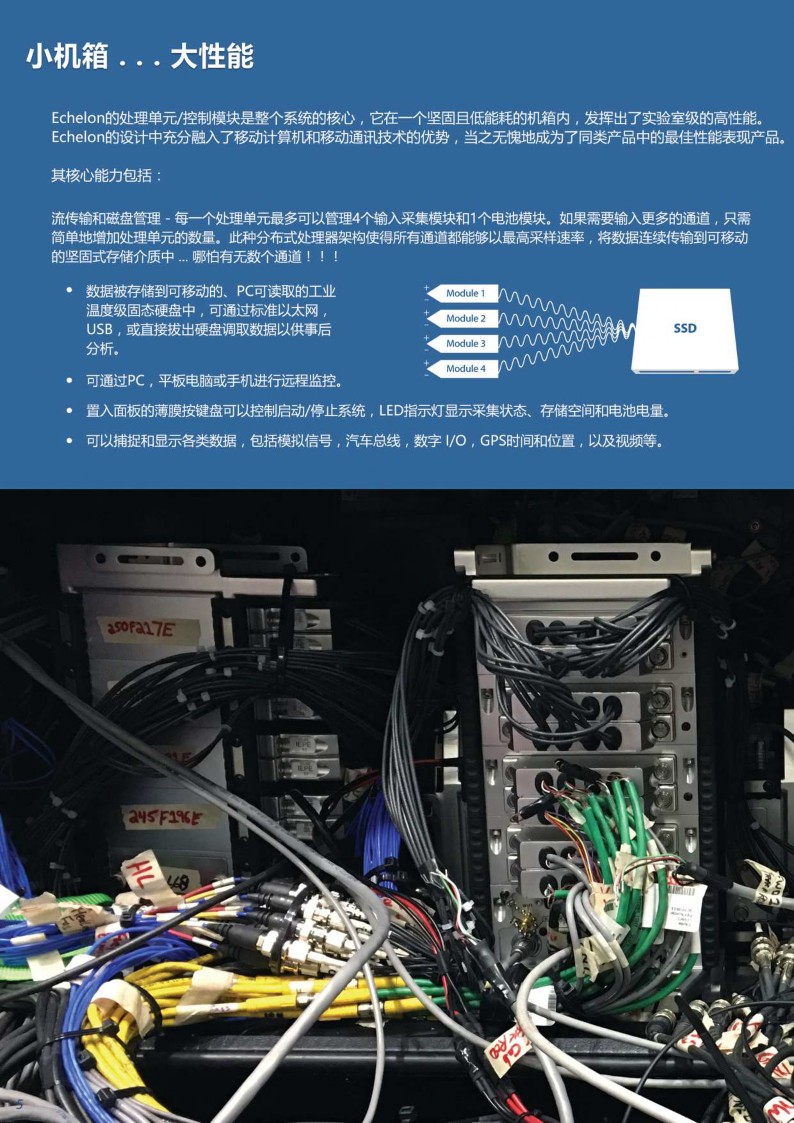

  CPU 模块是整个 Echelon系统的核心,它负责模块管理 ,电源管理 ,固态硬盘存储 ,和D10通道。每个 CPU模块最多可管理4个模拟输入模块。如果需要更多的通道,再添加一个CPU模块就能多管理4个输入模块和4 个热电偶模块。单键启动/停止命令即可操控系统,系统间的数据同步经由一根以太网线就能实现。
  CPU模块标配16个数字/频率输入接口和4个增量编码器输入接口 ,用于位置测量。同时也标配2个CAN接口,可选配增加到 4 个 ,其中一个 CAN 接口可用于连接最多4个HT-TCS热电偶模块。另有CCP , XCP , FlexRay总线 ,LIN总线接口选项 ; IRIG, GPS和 WiFi 控制/监测选项,如有需要请联系销售。
内置电池模块
可选配的电池模块有80Wh的容量 ,可支持数小时连续采样。小巧的电池模块也可充当 UPS的角色 ,即便发生供电骤降的儒兄,也不用担心试验数据丢失。电池模块既可外部充电,也可在线充电。

分析与显示软件
使用数据采集系统的目的无非就是为了能够尽快获得有效的试验结果。对于市场上许多同类数据采集系统,软件的种种不足往往是它们的软肋。Echelon系列数据记录仪为您提供专业多功能的软件,让您的投入物超所值。

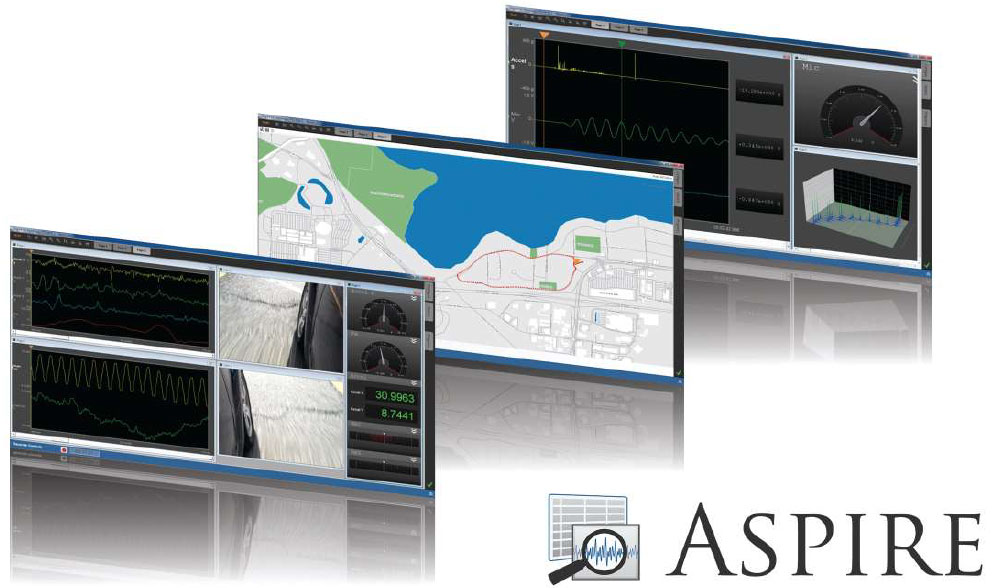

AspireTM软件
功能全面的AspireTM软件能够通过外部电脑或平板来进行实时控制、显示和分析。在一个操作简单,界面友好的工作平台上,就能完成整合与查看模拟数据,车辆总线数据,视频 ,GPS地图 ,实时计算等各种操作。
自带的Sensor Wizard 传感器向导简化了传感器配置流程。Aspire软件可将实验数据导出到各类常用的第三方分析软件 ,甚至可以直接拖放到Excel。
* 时域和频域显示
* 层叠和覆盖显示
* 视频和GPS地图
* 疲劳显示,包括雨流与峰谷
* 米表和数字显示
* 模拟,数字和车辆总线数据可视化
* 可选雨流分析功能

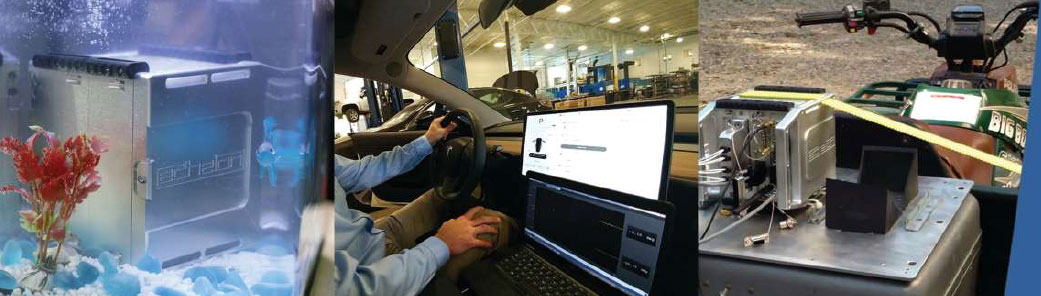

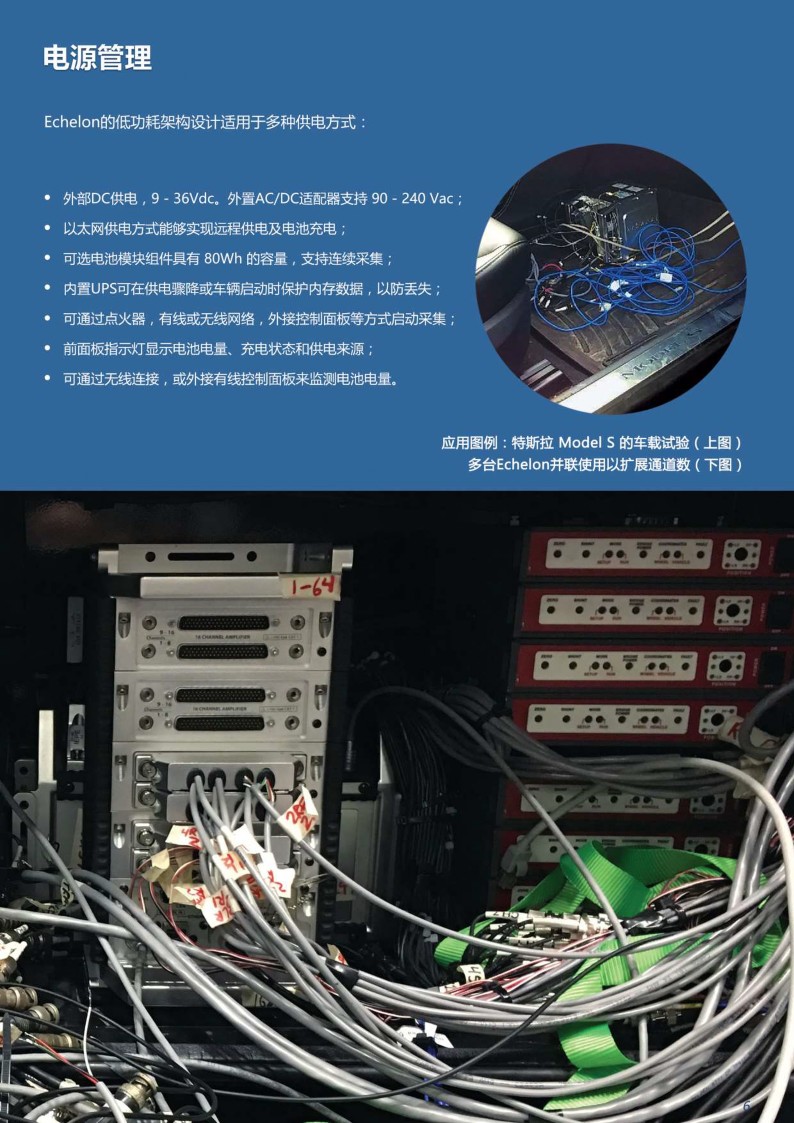

应用图例:车载试验(上图)

Echelon 在水下作业(左图)

基于DSP技术的 LiveCalcTM实时分析、滤波和触发
每台 Echelon 系统都配备了强大的数字信号处理器 ,在连续采样时使用低功耗DSP , 支持高速的数据传输,复杂的数据压缩及分析运算。
数字滤波:Echelon 支持软件可选的时域和频域优化滤波
数据压缩:包括实时触发、突发采集、雨流圈、平均值、最大值、最小值、频率、有效值和容差带比较
传感器数据库
强大的传感器数据库使您能够轻松管理和编辑传感器信息,包括校准数据。
支持所有传感器类型
* 管理校准信息,监控校准间隔
* 轻松实现与各平台传感器数据库同步
* 支持单个传感器设置,管理校准信息,简化软件设置步骤
* 可添加或编辑传感器用户信息
CAN 配置软件
Aspire软件中的 CAN 配置工具简化了 CAN , CCP , XCP 信息的整合处理。CAN 信息可关联其他输入数据 ,用作触发源 ,或者导入计算。
E-ConnectTM 无线设置和显示软件
  E-ConnecTM软件是专门为Echelon 系列数据采集系统开发的一套软件 ,它基于802.11 无线协议 ,能够从任意的移动电脑或通信设备实现远程控制。在您的手机或者平板上就能更改通道设置,监控电池和存储器状态,更是可以直接查看通道数据。
  基于网页的应用程序可以轻松修改,用户界面简单易操作,支持客户化。

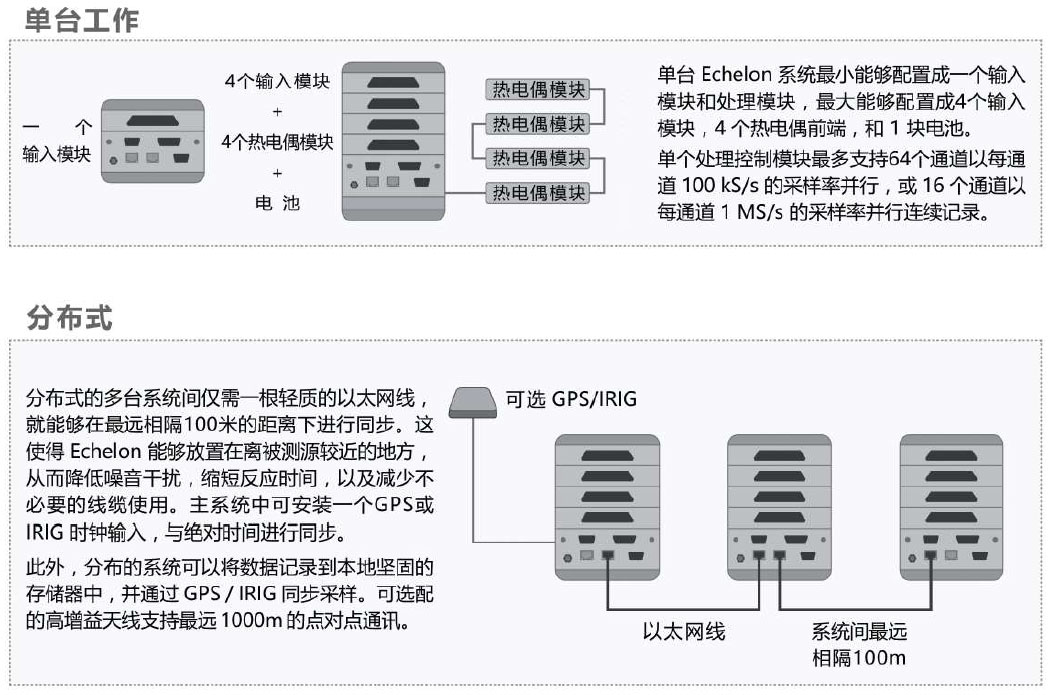

硬件配置
  每个 Echelon 处理控制模块都可以管理最多4个模块.分布式架构使其无论通道数的多少都能保证以最高速度进行连续记录和实时分析。并且系统和模块都可以通过多种途径进行重新配置,简单易操作。

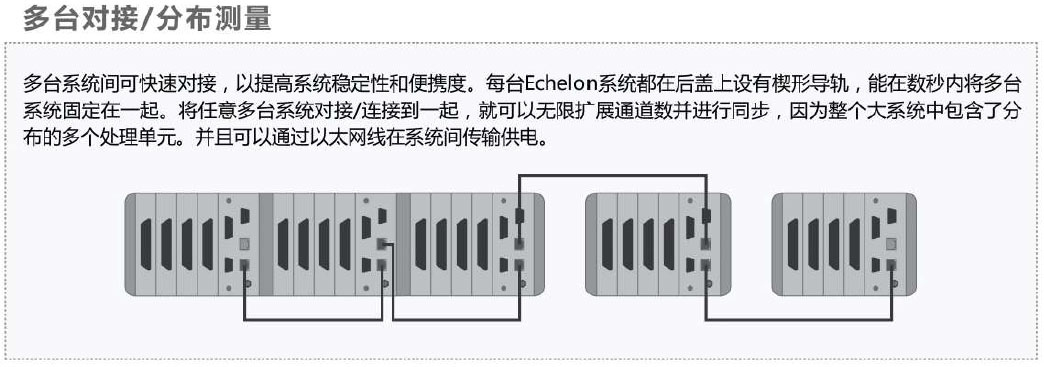

  将多台Echelon系统组合在一起,就可以无限扩展通道数量。仅需通过标准以太网线就能够在最远相隔100米的距离下实现系统间同步。单键操控即可启动/停止同步,以及数据采集。


典型应用
