压力传感器奇士乐压力传感器 [瑞士奇石乐KISTLER]

【名称】压力传感器
【型号】奇士乐压力传感器
【厂商】瑞士奇石乐KISTLER(欧洲)
【简介】奇士乐压力传感器

已有[6004]人浏览

压电式传感器
内燃机缸内压力测量
传感器和测量探头，非水冷式

技术指标		6052C型	6053CC/6055C型	6054BR	6056A/58A型	6125C型	6045A
压力范围	bar	0-250/300*	0-250/300*	0-250/300*	0-250 (300*)/0-250	0-300	0-250/300*
灵敏度	pC/bar	–20	–20	–14	–20/–17	–36	–45
温度范围	°C	–20-350	–20-350	–20-350	–20-350	–20-350	–20-350
尺寸	D mm	4.4	4.4	4.4	4.4/4.0	6.2	9.8
	L mm	10	14.5/33.5	7	33.5	9.9	7.9
	T	M5x0.5	M5x0.5	M5x0.5	M5x0.5	—	M8x0.75
特点		在所有发动机运行工况中，灵敏度温度漂移低，振动补偿，热冲击误差极低，寿命长。	特性与 6 0 5 2 C 型相近。探头可直接安装在6mm直径的孔内，甚至是通过冷却水套安装。	结构紧凑、坚固，用于安装空间受限和高循环变动情况下的精确测量。	特性与 6 0 5 2 C 型相近，专为 6 5 4 2 Q / 6544Q型预热塞适配器设计，也可直接安装。	可转动安装螺母结构，热冲击误差低，与地绝缘，适合要求无干扰的精确测量	肩部密封，安装尺寸与6041B型兼容，灵敏度高，灵敏度温度漂移低，寿命长。
数据表		6052C_000-552	6053CC_000-571 6055C_000-572	6054BR_003-046	6056A_000-529 6058A_000-573	6125C_000-695	6045A_000-618
* U20 版本带强化膜片

压阻式传感器
进排气压力测量						喷射压力测量
低压传感器						高压传感器

技术指标		4005B,4007B型	4045A型	4075A型	4049A型	4065A型	4067C型
测量范围	bar	0-5 /10¹⁾	0-2 /5/10¹⁾	0 -10¹⁾	0-5 /10	0-200/500	0-2000 /3000
最低/最高温度	°C	–40 / 125, –40 / 200	0 / 140²⁾	0 / 140²⁾	0 / 120	0 / 120	0 / 120
尺寸	D mm	6.2	12	9.5	18	5	8.5
	L mm	4	14	35	6.7	25.3	18.6
	T	M5x0.5	M14x1.25	M12x1	M14x1.25	M7x0.75	M10x1
特点		用于进气压力测量的微型压力传感器。适用于安装空间较小的应用。	与被测介质隔离的压力传感器。精度高。适用于气动阀门式水冷套。	与被测介质隔离的压力传感器。精度高。适用于气动阀门式水冷套。	紧凑型水冷一体式压力传感器。与被测介质隔离。数字温度补偿。	紧凑型高压传感器。坚固的钢制膜片用于苛刻和高动态应用。	紧凑型高压传感器，前端密封。坚固的钢制膜片用于苛刻和高动态应用。推荐用夹套适配安装。
应用		* 进气压力 * 一般压力	* 进气压力 * 排气压力	* 排气压力	* 排气压力	* 喷射压力	* 喷射压力
数据表		4005B_000-594 4007B_000-614	4043A_000-003	4043A_000-003	4049A_000-727	4065A_000-005	4067C_000-708
* U20 版本带强化膜片				1) 其他测量范围可用		2) 其他温度范围可用

内燃机缸内压力测量						内燃机缸内压力测量
水冷式传感器及测试探头						测量火花塞

技术指标		6041B型	6061B型	6067C型	7061C型	6113B型	6115B型	6118B型	4069C4000型
测量范围	bar	0-250/-300*	0-250/-300*	0-250/-300*	0-300	0-200	0-200	0-200	0- 4000
灵敏度	pC/bar	–40	–25	–25	–92	–10	–10	–10
最低/最高温度	°C	-20-350	-20-350	-20-350	-20-350	-20-200	-20-200	-20-200	–40 / 150
尺寸	D mm	11.5	13.5	9.9	16	17.5	18	18.5	8.5
	L mm	7.9	10	9.5	13	12/17.5/19/22/26.5	18/19/26.5/28/25	9.5/19/21.5/25/26.5	18.6
	T	M8x0.75	M10x1		M14x1.25	M10x1	M12x1.25	M14x1.25	M10x1
特点		最小的水冷式压力传感器，热冲击性能极佳，温度漂移极低。理想的校准参考压力传感器。	水冷式压力传感器，热冲击性能极佳，温度漂移极低。理想的校准参考传感器。	与6061B型相近。采用专用安装套，便于传感器安装和拆卸。	水冷式压力传感器，热冲击性能最佳，温度漂移稳定性优异。校准参考传感器的最佳选择。	M10测量火花塞，传感器前端齐平安装，固有频率高。绝缘瓷柱和电缆可更换。	M12测量火花塞，传感器前端齐平安装，固有频率高。绝缘瓷柱和电缆可更换。	M14测量火花塞，传感器前端齐平安装，固有频率高。绝缘瓷柱和电缆可更换。	4000bar超高压力变送器。适合大型发动机应用与4067C型安装方式相同。
应用							* 喷射压力
数据表		6041B_000-516	6061B_000-020	6067C_000-021	7061C_003-042	6113B_000-732	6115B_000-697	6118B_000-699	4069C_003-045

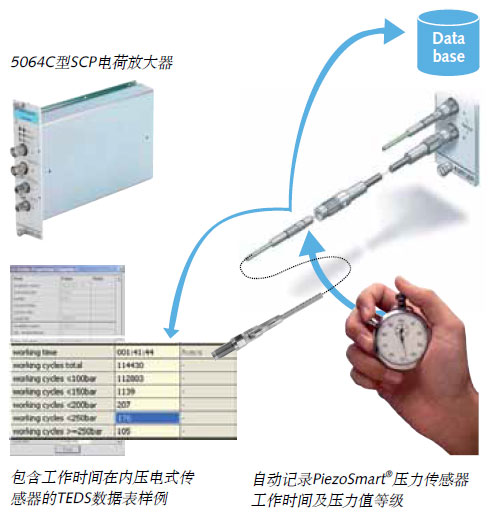

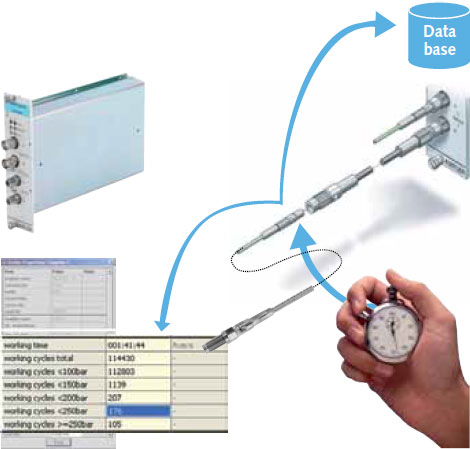

PiezoSmart®
传感器自动识别
记录运行时间、循环数和压力值等级
同时存储与分析传感器数据，汽车数据，GPS，和视频...仅需一台仪器，让您分身有术！
PiezoSmart系统可自动识别压电式和压阻式压力及加速度传感器。PiezoSmart的核心是传感器电子数据表(TEDS=TransducerElectronic Data Sheet)。记录压力传感器的所有重要数据并可同相应的放大器或采集系统进行数据交换。奇石乐所有压电式和压阻式压力传感器都具有PiezoSmart选项功能。电荷或电压放大器通过与压力传感器的TEDS交换数据设置正确参数。 * 始终保证正确的传感器参数设置。用户获益：提高过程可靠性 * 无需知道传感器数据即可测量 * 模块化系统设计使系统配置满足客户个性化需求

创新的系统解决方案

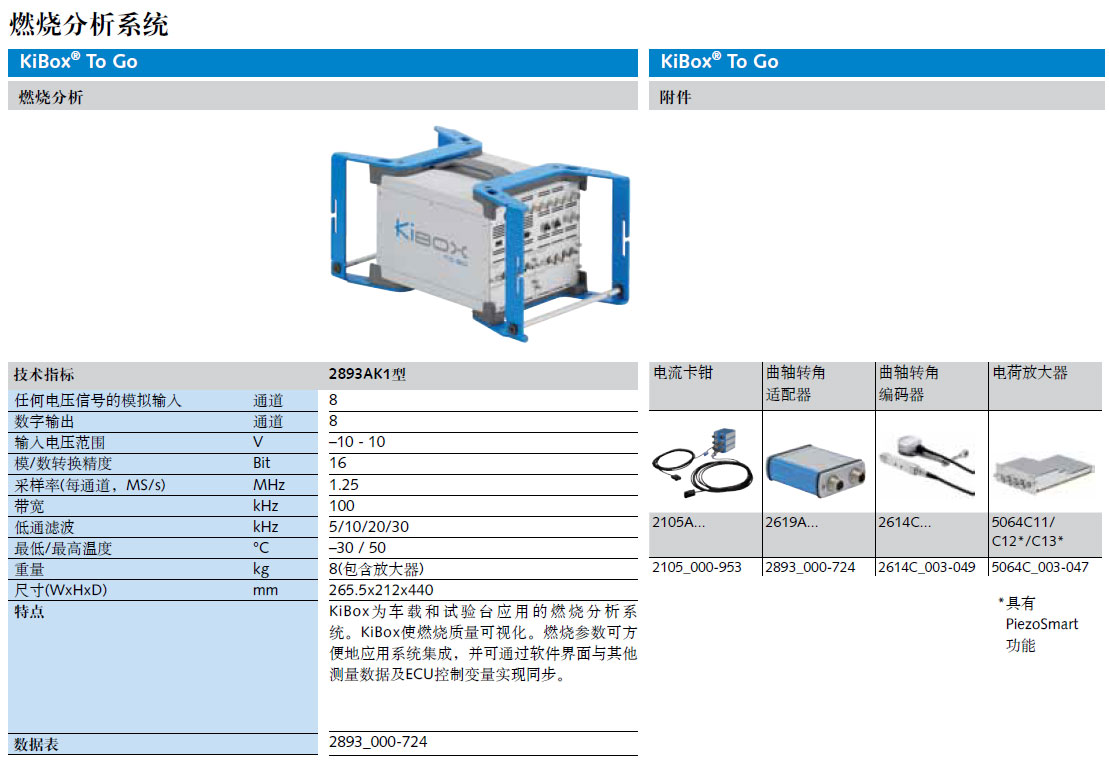

2893A型KiBox® To Go可在车载和发动机试验台架应用中的实际工作条件下实时精确确定所有重要的燃烧分析参数。
	为操作便利和车载便携优化的硬件和软件 KiBox的主要特点是尺寸紧凑和模块化车载应用组件，所有传感器连接都设置在前面板。测量参数可通过使用简单直观的图形化用户界面进行设置。
	通过PiezoSmart®和INCA集成的功能优化电子数据表(TEDS)自动设置传感器信息，并且记录和存储传感器工作时间便于传感器的管理。工程师可以根据意愿在熟悉的INCA环境中设计数据处理和显示的方式。“KiBox Cockpit”图形界面也可完全独立地显示测试分析数据。
	标定系统PC接口系统对主要参数高性能实时计算，并将结果同步传输到ECU标定系统。在标定界面中可以直接对燃烧分析参数进行设置，并可根据需要随意显示标定和燃烧分析结果。
	CrankSmart®提高测量质量 CrankSmart是无需曲轴转角光电编码器而精确测量燃烧分析信号的新方法。利用现有发动机速度传感器信号作为曲轴转角和上止点探测的参考基准。基于时间测量可以消除混迭效应。
	各种工况下的可靠燃烧分析无需额外工作，对任何发动机工况–发动机启动、加速、停机–动态和精确都可进行动态测量并获得精确结果。即使在曲轴开始转动前也可进行精确测量。
	标准电脑处理器和即插型放大器为了节省投资，KiBox基于标准PC处理器和专用的数据采集卡，确保系统成本合理。奇石乐SCP系列的放大器模块使KiBox成为车载试验燃烧分析的理想工具。实用的模块化附件，如不间断电源和KiBox车载安装支架可选配。
