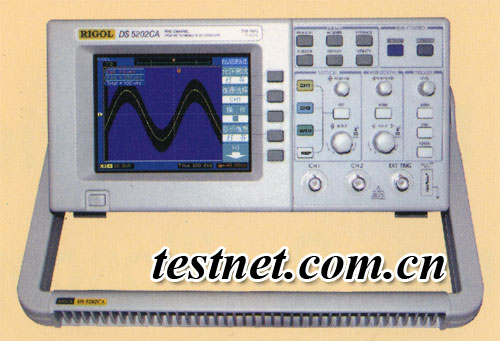

| 200MHz | 150MHz | 100MHz | 60MHz | 150MHz | 100MHz | 60MHz | 40MHz | 25MHz | 1GSa/s | DS5202CA | DS5152CA | DS5102CA | DS5062CA | DS5152MA | DS5102MA | DS5062MA | - | - | 250MSa/s | - | DS5152C | DS5102C | DS5062C | DS5152M | DS5102M | DS5062M | DS5042M | DS5022M |
内嵌数字滤波功能 | | DS5000系列拥有自己独特4种数字滤波功能(低通,高通,带通和带阻),使用户可以更加灵活方便的分析和测量各种复杂信号。 |
| 20种自动测量功能 | | 可自动测量10种波形参数,包括10种电压参数: | Vp-p,Vamp,Vtop,Vbase,Vmax,Vmin,Vavg, | Vrms,Overshoot,Preshoot; | 10种时间参数:Freq,+PulseWidth,-PulseWidth, | Period,RiseTime,FallTime,+Duty,-Duty,Delay1-2,Delay1-2。 |
|
多种数学运算功能 | | 多种数学运算功能:加,减,乘,除,FFT和波形反相功能,可察看包括功率,放大系数和谐波分量的波形图。 |
| 波形录制,回放,存储 | | 波形录制功能是DS5000新增的具有自身特色的功能之一。用户可以指定录制间隔ms-1000s,并动态录制存储高达1000帧的波形数据。 |
| 通过/失败波形检测 | | 通过/失败检测功能,以其灵活的规则创建方式,可长时间检测波形的运行状态,并可触发波形录制,自动捕捉随机出现的异常波形。 |
|
特点及优点 | * 高清晰全屏幕液晶彩色或单色LCD显示系统
| * 所有机型内嵌FFT频谱分析功能和USB接口 | * 双通道,带宽25MHz-200MHz满足高低端用户需求 | * 自动校准功能 | * 高达50GS/s等效采样率,实时采样率高达1GS/s | * 独特的数字滤波器和波形录制功能 | * 每通道4K的存储深度
| * 硬件频率计 | * 20种自动测量,手动光标,自动光标测量功能 | * 高达每秒钟上千次的波形捕获率 | * 10组波形,10组设置,存储和再现 | * 7种语言用户界面 | * 加,减,乘,除等多种波形运算功能 | * 可选扩展功能模块;PASS/FAIL检测输出模块 | * 边沿,视频,脉宽,延迟多种触发功能 | RS232/GPIB通讯模块 |
扩展模块 | | | | EM5-CM | EM5-C0M | EM5-P/F | GPIB,RS232通讯功能,“通过/失败”(Pass/Fail)检测功能 | GPIB,RS232通讯功能 | “通过/失败”(Pass/Fail)检测功能 |

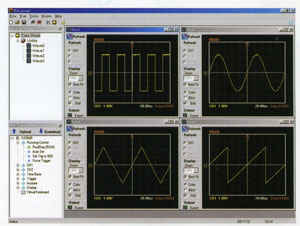

* 计算机测控软件 | | UltraScope For DS5000系列软件适用于DS5000系列数字存储示波器。应用此软件可实现计算机与示波器的串口,GPIB,USB通讯,进而实现远程控制。同时软件提供了测量,波形和采样数据的读取功能,还具有控制面板设置,波形,测量数据和采样数据的保存及打印等功能。 |
示波器附件 | | | | | 示波器探头X2 | 电源线 | 使用说明书 | 背包(选件) |
SPECIFICATIONS | 5202CA | 5152CA/5152MA | 5102CA/5102MA | 5062CA/5062MA | 带宽 | 200MHz | 150MHz | 100MHz | 60MHz | 采样率 | 1GSa/s | 等效采样 | 50GSa/s | 上升时间 | 1.8nx | 2.3ns | 3.5ns | 5.8ns | Input Impedance | 1MΩ||13pF,50Ω | 1MΩ||13pF | 时基范围 | 1ns/div-50s/div | 20ns/div-50s/div | 5ns/div-50s/div | 带宽 | 200MHz | 150MHz | 100MHz | 60MHz | 相位差 | ±3 degrees | 显示 | VGA Color LCD 320×240 | VGA Color LCD/Mono LCD 320×240 |
SPECIFICATIONS | 5152C/5152M | 5102C/5102M | 5062C/5062M | 5042M | 5022M | 带宽 | 150MHz | 100MHz | 60MHz | 40MHz | 25MHz | 采样率 | 250MSa/s | 等效采样 | 50GSa/s | 上升时间 | 2.3nx | 3.5ns | 5.8ns | 8.8ns | 14ns | Input Impedance | 1MΩ||13pF,50Ω | 1MΩ||13pF | 时基范围 | 1ns/div-50s/div | 21ns/div-50s/div | 5ns/div-50s/div | 10ns/div-50s/div | 20ns/div-50s/div | 带宽 | 150MHz | 100MHz | 60MHz | 40MHz | 25MHz | 相位差 | ±3 degrees | 显示 | VGA Color LCD/Mono LCD 320×240 | Mono LCD 320×240 |
MUTUAL PARAMETER | Number of Channels | 2CH+Ext.Trig | Memory | 4K per channel | 垂直灵敏度 | 2mV/div-5V/div | 垂直分辨率 | 8bits | 输入耦合 | DC,AC or GND | 触发源 | CH1,2,ext,ext/5,AC line | 触发模式 | Auto,Normal,Single | 触发类型 | Edge,TV,Pulse,Delayed | Trigger Coupling | DC,AC,LF Rej.,HF Rej. | 水平精度 | ±0.01% | 最大输入电压 | 400V(DC=AC peak),5Vrms@50Ω | 计算功能 | 加,减,乘,除,FFT | FFT Window | Hanning, Hamming, Blackman, Rectangular | FFT Sample | 1024 points | 自动测量 | Vp-p,Vamp,Vtop,Vbase,Vmax,Vmin,Vavg, Vrms,Overshoot,Preshoot;Freq,+PulseWidth,-PulseWidth,Period,RiseTime,FallTime,+Duty,-Duty,Delay1-2,Delay1-2。 | 游标测量 | Manual, Trace, AutoMeasure | 存储 | 10Waveforms,10setups | 电源 | Worldwide Use,100-240V/50VA Max | 重量 | 4.5Kg | 尺寸 | 303mm×145mm×288mm | 标配 | Probex2(1X&10X),Power Cable,User manual | 选项 | Extension Module(EM5-CM,EM5-COM,EM5-P/F),Tools Bag,USB Cable | |
|
