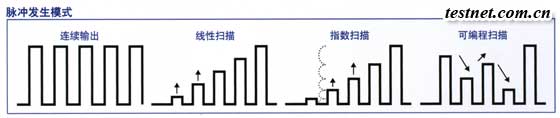

| 测量信号源 GS610 特点－发生和测量的时序(信号源测量周期) | | 信号源测量周期(最短1ms的信号发生&测量) | | | GS610在脉冲发生模式的扫描运行模式下，可以使发生时间和测量时间同步如右图所示。以内部/外部触发为基点在信号源延迟后开始发生，输出达到稳定(测量延迟)后，根据指定的积分时间开始测量。在输出脉冲，等待系统响应后再进行测量时需要应用些功能。信号源测量周期是信号发生和测量的最小单位，GS610可以完成最短1ms的发生/测量(信号源测量周期)。 |
|
| 测量信号源 GS610 特点－利用扫描运行的差值测量功能 | | GS610可利用扫描运行进行两次测量，确定第一次和第二次之间的差值。在确定扫描数据1的信号源值时进行第一次测量，在确定扫描数据2的信号源值时进行第二次测量，从测量1的值减去测量2的值得出差值。由于两次测量是在短时间内完成的，所以可以消除偏置波动的影响以实现高精度的测量。另外，因为应用(信号源1=-1*信号源2)绝对值相等而极性相反的电压进行差值测量，所以可以削除因连接点的热电势引起的偏置误差所造成的影响。 | |
|
| 测量信号源 GS610 特点－电压、电流的零发生功能 | | GS610的零发生功能在发生电压/电流的零值的同时，还可以切换输出状态的高阻抗/低阻抗。在零发生状态下，即使输出继电器置于ON时也可以停止向负载施加电压和供给电流。这一功能可以防止因输出继电器振动及接点寿命而引发的问题，有效地缩短输出ON/OFF的动作时间。 | | |
|

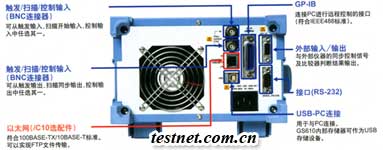

| 测量信号源 GS610 特点－外部输入输出及同步运行 | | GS610具有多种外部输入/输出接口。使用BNC及多芯连接器能够输入/输出：表示发生和测量时间的触发输入/输出信号、输出继电器ON/OFF的控制信号、零发生ON/OFF的控制信号、比较器判断结果输出信号等。另外，GS610的触发输出可以通过BNC电缆连接到另一台GS610的触发输入，因此可以实现多台GS610的同步运行。 | | |
|
| 测量信号源 GS610 特点－使用USB存储功能实现简便的文件操作 | | GS610测量信号源通过USB连接到PC时，PC会把GS610的内部存储器识别为USB存储设备。在PC的通用工作表上建立GS610的发生模式，这个发生模式文件只要用拖动&释放的操作就可以简单地存入GS610的内部存储器。GS610根据文件中建立的发生模式扫描电压及电流值，在各点测量负载电流或负载电压，并把测量结果保存到GS610的内部存储器。整个过程都不需要导入复杂的程序设计及专用的软件。 | |
|

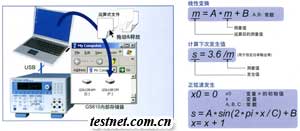

| 测量信号源 GS610 特点－用户定义运算功能 | | GS610可以通过组合专用运算符实现自定义运算，如测量值的线性变换及功率运算，从当前测量值下次发生值，根据函数式对发生数据进行实时运算等。用PC的文本编辑程序创建运算式，并通过USB保存到GS610内部存储器中。 | |
|
| 测量信号源 GS610 特点－以太网通信(/C10选配件) | | GS610具有以太网通信功能，可以通过网络实现远程控制及文件传输。 | | Web Server | | 可以用Internet Explorer浏览器控制与以太网相连的GS610。 | | * 远程控制：可在浏览器上显示GS610的前面板，进行远程控制。 | | * 文件传输(FTP) ：可以将GS610的内部存储器作为PC的文件服务器。可以把输出模式传输到GS610的内部存储器或把测量结果保存到PC。 | | 命令控制功能：可使用GP-IB、RS-232一样的命令进行控制。最多可连接5个客户端。 |
| |
|
|

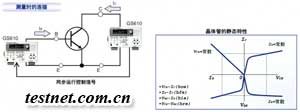

| 测量信号源 GS610 特点－半导体器件(Diode,Tr,FET等)的静态特性测量 | | 同步运行2台GS610测量晶体管的静态特性，从各特性的斜率求常数h。测量IB-IC特性时，如右图所示，使用一台输出极电流IB用的GS610和一台测量集电极电流IC用的GS610，同步运算来测量特性。测量VCE-IC特性时，在发射极-集电极间连接GS610，输出VCE，测量集电极电流IC，则用1台GS610即可完成特性测量。 | |
|

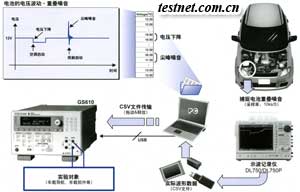

| 测量信号源 GS610 特点－车载电子仪器及传感器的电压变动模拟实验 | | 汽车电源(12V或24V)经常出现电压下降及尖峰噪音重叠等波动，这使车载电子仪器处在比较恶劣的工作环境中。例如，启动车内空调时会出现电压下降，启动雨刷时会出现尖峰噪音重叠，汽车电源电压的不断变化就会影响车载仪器的运行。以前进行车载仪器的电源电压波动实验时，需要把车载仪器安装到汽车上。使用GS610的USB存储功能可以简单地获取、输出电压下降及尖峰噪音的波形数据，在实验室中再现与实际车载实验相同的电源电压变化，即使不将实验对象安装到汽车中也可以进行实验。另外，还可以用数字示波器捕捉电源电压变化的波形，把波形数据保存到GS610的内部存储器中，由此可以轻松再现电源电压变化的实际波形。 | |
|
| 测量信号源 GS610 特点－二次电池(锂电池，镍氢电池)的充放电特性的测试 | | GS610可以模拟锂电池、镍氢电池等二次电池的充电/放电操作。快速充电时，使用2C-5C(电池容量的2-5倍速)的大电流进行恒定电流充电，当电池电压达到规定值以上时可以切换到恒定电压充电。恒定电压充电时充电电流逐渐减小，到规定值以一时停止充电。GS610可以连续切换恒定电流/恒定电压充电模式，并具有从电池电压测量自动切换到充电电流测量的自动V/I切换功能。另外，在模拟放电时，通过GS610的脉冲电流吸入功能实现恒定电流脉冲放电。因此可进行便携式仪器间歇工作的模拟实验。 | |
|

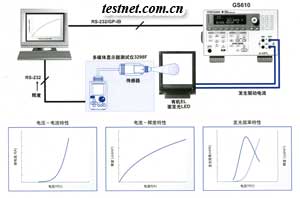

| 测量信号源 GS610 特点－平面显示器的发光效率测量 | | 通过GS610驱动有机EL显示器、面发光LED等平面显示器。使用GS610和多媒体显示器测试仪测量平面显示器的电压-电流特性及电流-辉度特性以确定驱动条件。通过这些测量结果求发光效率(辉度/功耗)为最大时的动作点。GS610在这一动作点调制驱动电流的脉冲宽度，控制显示器的辉度。 | |
|
|
